| Merknaam: | TranzBrillix |
| Modelnummer: | RGH25HA |
| MOQ: | 5 |
| Prijs: | 28-35 USD |
| Levertijd: | 1-7 werkdagen |
| Betalingsvoorwaarden: | T/T,L/C,D/A,D/P,Western Union |
RGH35CA is een CA-rol lineaire geleidingsblok van 35 maat voor CNC-machines en andere zware bewegingssystemen.de rolstructuur zorgt voor lijncontact in plaats van puntcontactDe RGH35CA heeft een bloklengte van 124 mm, met een basis dynamische belasting van 57.9 kN en een basistatische belasting van 105.2 kN. Geschikt voor werktuigmachines, slijpapparatuur en andere toepassingen die een stabiele lineaire beweging, een hogere stijfheid en een betrouwbare draagkracht vereisen.spoorreeks, montage afmetingen, voorbelasting graad, en nauwkeurigheid graad moet worden bevestigd voordat bestelling.
Om een nauwkeurige modelkeuze te ondersteunen, kan de code van RGH35CA als volgt worden begrepen:
Gemeenschappelijke optie-suffixen:
Technische specificaties van RGH35CA
| Artikel 1 | Specificatie |
|---|---|
| Model | RGH35CA |
| Reeks | Lineaire gids RG-roltype |
| Bloktype | Hoog vierkant type |
| Type lading | Zware lading |
| Montage-type | Boven bevestiging |
| Verzamelhoogte (H) | 55 mm |
| Blocklengte (L) | met een breedte van niet meer dan 50 mm |
| Blockbreedte (W) | 70 mm |
| Spoorwijdte (WR) | 34 mm |
| Spoorhoogte (HR) | 30.2 mm |
| Montagegat (B) | 50 mm |
| Blocmontage gat pitch (C) | 50 mm |
| Blokmontage draad | M8 × 12 |
| Bolt voor het monteren van het spoor | M8 × 25 |
| Spoorgatplaats (P) | 40 mm |
| Afstand tot het spoor (E) | 20 mm |
| Basis dynamische belasting (C) | 57.9 kN |
| Basisstatische belasting (C0) | 105.2 kN |
| Statisch nominale moment (MR / MP / MY) | 2.17 / 1.44 / 1.44 kN·m |
| Blockgewicht | 1.57 kg |
| Spoorgewicht | 60,06 kg/m |
Facultatieve technische voorwaarden

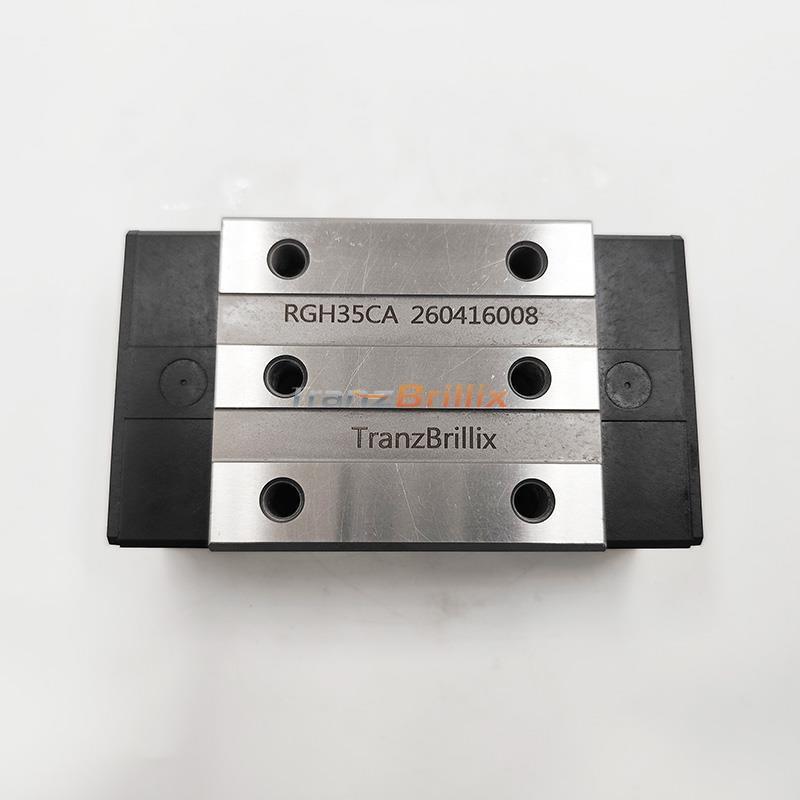

Foto:De bovenstaande afbeeldingen tonen de werkelijke blokstructuur, bewerkingsdetails en oppervlakteafwerking van het standaardblokontwerp RGH35CA.voorbelastingsklasse, en de nauwkeurigheidsgraad dient vóór bestelling te worden bevestigd.
RGH35CA kan worden gebruikt als kruisreferentiemodel voor geselecteerde rolgeleidingsblokken van maat 35 met vergelijkbare montageafmetingen en standaardblokconfiguratie.bloktype, montage afmetingen, pre-loading graad, en nauwkeurigheid graad moeten worden gecontroleerd tegen de originele verzameling voor het bestellen.
| TranzBrillix |
HIWIN (TAIWAN van China) |
THK (Japan) |
GMP (TAIWAN van China) |
Rexroth (Duitsland) |
TBI (TAIWAN van China) |
CSK (TAIWAN van China) |
INA (Duitsland) |
NSK (Japan) |
IKO (Japan) |
| RGH35CA | RGH35CA | SRG35CA | MSR35E | R18214222X | TRH35FE | LMR35H | RUE35-E |
RA35AN |
LRX35 |
Foto's van het product:De foto's op deze pagina weerspiegelen de werkelijke blokstructuur, bewerkingsdetails en oppervlaktecondities van RGH35CA.Verpakkingsmethode en oppervlaktebescherming kunnen worden bevestigd volgens de bestelvereisten.
Tolerantie en montagecontrole:De belangrijkste afmetingen, het parallelisme en de samenstellingsconsistentie worden gecontroleerd volgens interne inspectiestandaarden.De beschikbare nauwkeurigheidsniveaus en voorbelasting opties moeten worden bevestigd op basis van de vereiste toepassingsomstandigheden.De RG-serie biedt meerdere voorbelastingsklassen en nauwkeurigheidsgraden voor verschillende werkvereisten.
Ondersteuning bij de levering en levering:Voor urgente vervangingsvraag of projectschema's kunnen leveringsopties worden bevestigd op basis van hoeveelheid, spoorlengte,en bewerkingsvereisten.
Technische bijstand:3D STEP en CAD bestanden zijn beschikbaar voor geselecteerde modellen.met uitzondering van toepassingen waarvoor een stabiele lineaire begeleiding bij zware belastingen vereist is.
V1: Wat zijn de belangrijkste voordelen van RGH35CA in vergelijking met kogelvormige lineaire geleidingsblokken?
A:Het belangrijkste verschil is het rollende element. RGH35CA maakt gebruik van cilindrische rollen in plaats van stalen ballen, waardoor lijncontact in plaats van puntcontact ontstaat.Deze structuur zorgt voor een hogere stijfheid en een hogere draagcapaciteitIn CNC- en automatiseringstoepassingen helpt het een stabielere lineaire beweging te behouden onder veeleisende werkomstandigheden.
V2: Wat is het verschil tussen RGH35CA en RGH35HA?
A:Het belangrijkste verschil is de bloklengte en de draagkracht. RGH35CA is de CA standaard blokversie, terwijl RGH35HA de HA lange blokversie is.RGH35CA heeft een bloklengte van 124 mm, met een dynamische basisbelasting van 57,9 kN en een statische basisbelasting van 105,2 kN. RGH35HA is 151,5 mm langer en heeft hogere belastingsniveaus,dus HA is beter geschikt wanneer een sterkere bevestigingsstabiliteit en een hogere draagsterkte vereist zijn.
V3: Kan RGH35CA worden gebruikt als vervanging van andere rollergidsblokken van de maat 35?
A:RGH35CA kan worden beschouwd als een kruisreferentiemogelijkheid voor geselecteerde rolgeleiderblokken van de grootte 35 met vergelijkbare montageafmetingen en standaardblokconfiguratie.De definitieve vervangingsgeschiktheid moet worden bevestigd aan de hand van de originele spoorreeks.In de HIWIN RG-serie is het gebruik van de volgende modellen mogelijk:blokken en rails van het uitwisselbare type kunnen vrij worden uitgewisseld binnen dezelfde grootte en precisie klasse, maar cross-brand vervanging moet nog steeds per geval worden gecontroleerd.
V4: Welke opties zijn er voor voorbelasting en afdichting voor RGH35CA?
A:De RG-serie biedt Z0, ZA en ZB voorbelastingsklassen voor verschillende stijfheid en werkomstandigheden.aanvullende afdichtingsopties zoals dubbele afdichtingen en schrapers kunnen worden geselecteerd om de bescherming tegen chips te verbeteren, stof en koelmiddel.
