| Marka Adı: | TranzBrillix |
| Model Numarası: | RGH25CA |
| Adedi: | 5 |
| Fiyat: | 23-30 USD |
| Teslimat süresi: | 1-7 iş günü |
| Ödeme Koşulları: | T/T,L/C,D/A,D/P,Western Union |
RGH25CA, CNC makineleri ve yük altında daha yüksek sertlik gerektiren diğer sistemler için tasarlanmış 25 boyutlu CA yuvarlak tipi doğrusal kılavuz bloğudur.rulo yapısı hat teması sağlar, zorlu hareket uygulamalarında sertliği ve çalışma istikrarını iyileştirmeye yardımcı olur. Bu model tipik olarak yük kapasitesi, montaj istikrarı ve tutarlı hareketin önemli olduğu yerlerde kullanılır.Değiştirme veya yeni seçim için, ray seri, montaj boyutları, önceden yükleme derecesi ve doğruluk derecesi sipariş vermeden önce onaylanmalıdır.
Doğru bir model seçimini desteklemek için, RGH25CA kodu aşağıdaki gibi anlaşılabilir:
Ortak seçenek arka kelimeleri:
| Ürün | Spesifikasyon |
|---|---|
| Model | RGH25CA |
| Seriler | RG rulo tipi doğrusal kılavuz |
| Blok Türü | Yüksek kare türü |
| Yük Türü | Ağır yük |
| Montaj Tipi | Üst montajı |
| Montaj yüksekliği (H) | 40 mm |
| Blok uzunluğu (L) | 97.9 mm |
| Blok Genişliği (W) | 48 mm |
| Ray genişliği (WR) | 23 mm |
| Demiryolu Yüksekliği (HR) | 23.6 mm |
| Blok Montaj Fileri | M6 × 8 |
| Demiryolu Montaj Bolt | M6 × 20 |
| Demiryolu deliği (P) | 30 mm |
| Demiryolunun sonuna mesafe (E) | 20 mm |
| Dinamik yük değerlendirmesi (C) | 27.7 kN |
| Statik yük oranı (C0) | 57.1 kN |
| Statik nominal moment (MR/MP/MY) | 0.758 / 0.605 / 0.605 kN·m |
| Blok Ağırlığı | 0.61 kg |
| Ray ağırlığı | 3.08 kg/m |

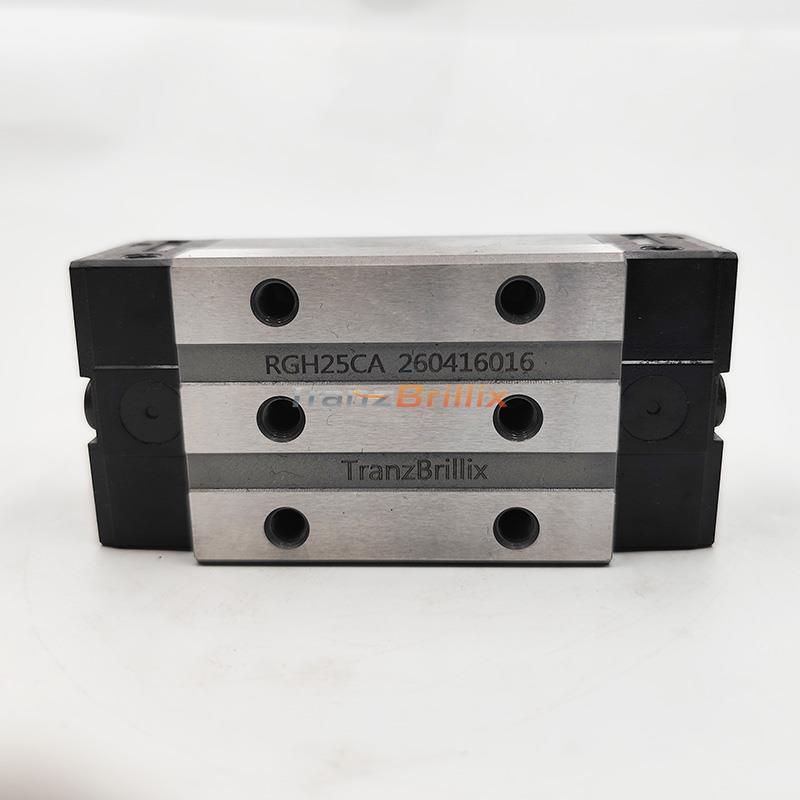

Fotoğraf Referansı: Yukarıdaki resimler, RG serisinin gerçek blok yapısını, işleme detaylarını ve yüzey finişini göstermektedir.sipariş vermeden önce önemli boyutlar ve teknik koşullar onaylanmalıdır.
RGH25CA, benzer montaj boyutlarına ve blok konfigürasyonuna sahip seçilen 25 boyutlu rulo rehber blokları için çapraz referans modeli olarak kullanılabilir.Montaj boyutları, önceden yüklenme derecesi ve doğruluk derecesi sipariş vermeden önce orijinal montajla karşılaştırılmalıdır.
| TranzBrillix |
HIWIN (ÇIN'in Tayvan'ı) |
THK (Japonya) |
PMI (ÇIN'in Tayvan'ı) |
Rexroth (Almanya) |
TBI (ÇIN'in Tayvan'ı) |
CPC (ÇIN'in Tayvan'ı) |
CSK (ÇIN'in Tayvan'ı) |
INA (Almanya) |
NSK (Japonya) |
IKO (Japonya) |
| RGH25CA | RGH25CA | SRG25CA | MSR25E | R1821222X | TRH25FE | ARR25MN | LMR25H | RUE25-E | RA25AN | LRX25 |
HIWIN RG serisi, hem değiştirilebilir hem de değiştirilemeyen türleri içerir. HIWIN'in değiştirilebilir türünde, bloklar ve raylar aynı boyut ve hassasiyet sınıfı içinde serbestçe değiştirilebilir.Karşılıklı marka değişimi hala boyutlara ve teknik koşullara dayanarak her durumda doğrulanmalıdır..
S1: RGH25CA'nın top tipi doğrusal kılavuz bloklarıyla karşılaştırıldığında ana avantajları nelerdir?
A:RGH25CA, çelik toplar yerine silindirli rulolar kullanır ve bu da nokta temasından ziyade hat temasını yaratır.Bu yapı daha yüksek sertlik ve daha yüksek yük kapasitesi sağlarCNC ve otomasyon uygulamalarında, zorlu çalışma koşullarında daha istikrarlı doğrusal hareketin sürdürülmesine yardımcı olur.
S2: RGH25CA, diğer 25 boyutlu rulo rehber bloklarının yerine kullanılabilir mi?
A:RGH25CA, benzer montaj boyutlarına ve blok konfigürasyonuna sahip seçilen 25 boyutlu rulo rehber blokları için çapraz referans seçeneği olarak kabul edilebilir.Nihai değiştirme uygunluğu orijinal ray serisine göre doğrulanmalıdır., montaj boyutları, önceden yükleme derecesi ve sipariş vermeden önce doğruluk derecesi.Değişken tip bloklar ve raylar aynı boyut ve hassasiyet sınıfı içinde serbestçe değiştirilebilir., ancak çapraz marka değişimi yine de her durumda kontrol edilmelidir.
S3: RGH25CA, ağır yüklü işleme uygulamalarında istikrarlı performansı nasıl destekler?
A:RGH25CA, rulo temas tasarımı, mevcut önceden yükleme seçenekleri ve uygun doğruluk dereceleri sayesinde istikrarlı çalışmayı destekler.titreşim ve darbe koşullarında çok yüksek sertlik gerektiren uygulamalar için kullanılan ZBStandart koruma, son mühürleri ve alt mühürleri içerir ve daha sert çalışma ortamları için çift mühürler ve kazıklar gibi ek mühürleme seçenekleri seçilebilir.
