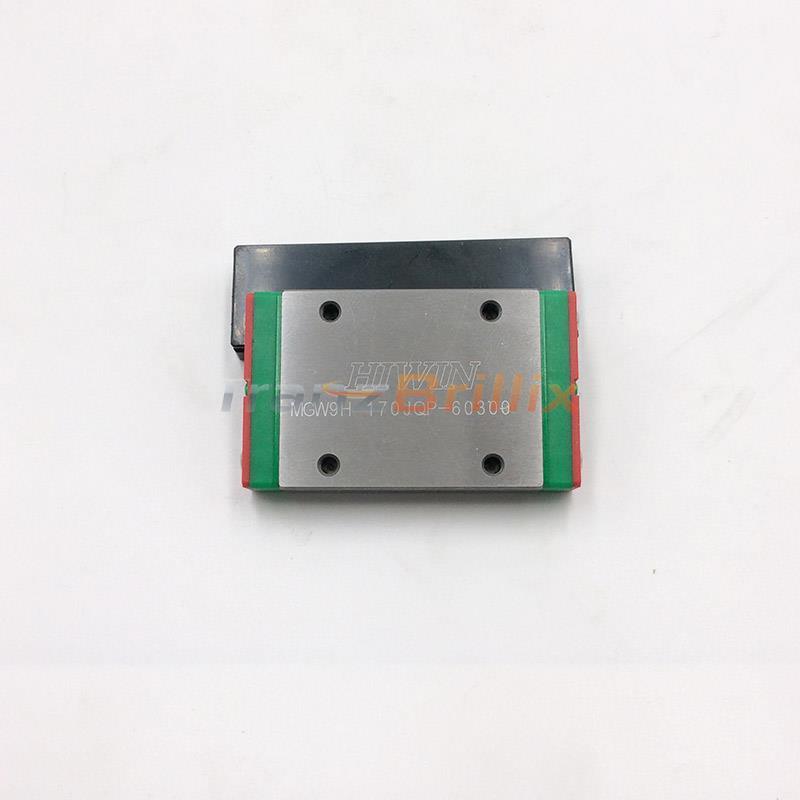

MGW9H Rails linéaires imprimés en 3D HIWIN Module de mouvement d'actionneur de guidage de glissière électronique

En tant que produit phare de la célèbre série de contrôle de mouvement de HIWIN, le guide linéaire miniature MGW9H redéfinit la précision dans les applications d'automatisation électronique.Ce module d'actionneur de guidage de diapositive avancé combine des décennies d'excellence en ingénierie de HIWIN avec une technologie de mouvement de pointe, offrant des performances inégalées pour les équipements de haute technologie.

Le MGW9H intègre le système de roulement de précision exclusif de HIWIN, garantissant un mouvement linéaire doux comme le beurre, parfait pour les processus de fabrication et d'inspection électroniques sensibles.Sa conception compacte mais robuste est caractérisée par les joints résistants à la contamination de HIWIN, protégeant les composants critiques tout en maintenant des performances optimales dans les salles blanches et les environnements industriels.

Idéal pour les équipements de semi-conducteurs, les systèmes de manutention de PCB et les modules d'assemblage de précision, cette solution de mouvement illustre l'engagement d'HIWIN en faveur de l'innovation.La construction thermiquement stable et les caractéristiques d'amortissement des vibrations de la voie de guidage la rendent particulièrement précieuse pour l'alignement optique et les applications de micro positionnement.

Avec la réputation mondiale de HIWIN pour la fiabilité et la disponibilité immédiate de notre stock mondial, le MGW9H offre la combinaison parfaite de précision, durabilité,et les performances que les professionnels attendent de la marque de contrôle de mouvement la plus fiable de l'industrie.

Nom de l'organisme:

• 1Le joint inférieur est disponible pour MGN et MGW 9, 12,14.15.
• 2Le MG5 est uniquement fourni avec un module de recirculation externe.

1. Système de circulation de roulement: bloc, rail, boule, capuchon et support [sauf taille 2].
2. Système de lubrification: une tige de graisse est disponible pour MGW14, 15, lubrifiée par un pistolet de graisse.
3. Les MGW3, 7, 9, 12 sont lubrifiés par le trou situé sur le côté du capuchon.
4. Système de protection contre la poussière: joint de fin (sauf taille2), joint de fond (facultatif taille 9,12,14,15], le capuchon (taille 12,14,15).

1. Petit et léger, adapté aux équipements miniatures.
2. La conception gothique de l'arc de contact peut supporter des charges de toutes les directions et offrir une rigidité et une précision élevées
3. Les boules d'acier sont maintenues par un support miniature pour éviter que les boules ne tombent, même lorsque les blocs sont retirés du rail.
4. Des types interchangeables sont disponibles dans certains niveaux de précision.

Bloc: nous proposons deux types de voies de guidage linéaires, les types de bride et de carré

Rails: nous proposons le type de montage standard
