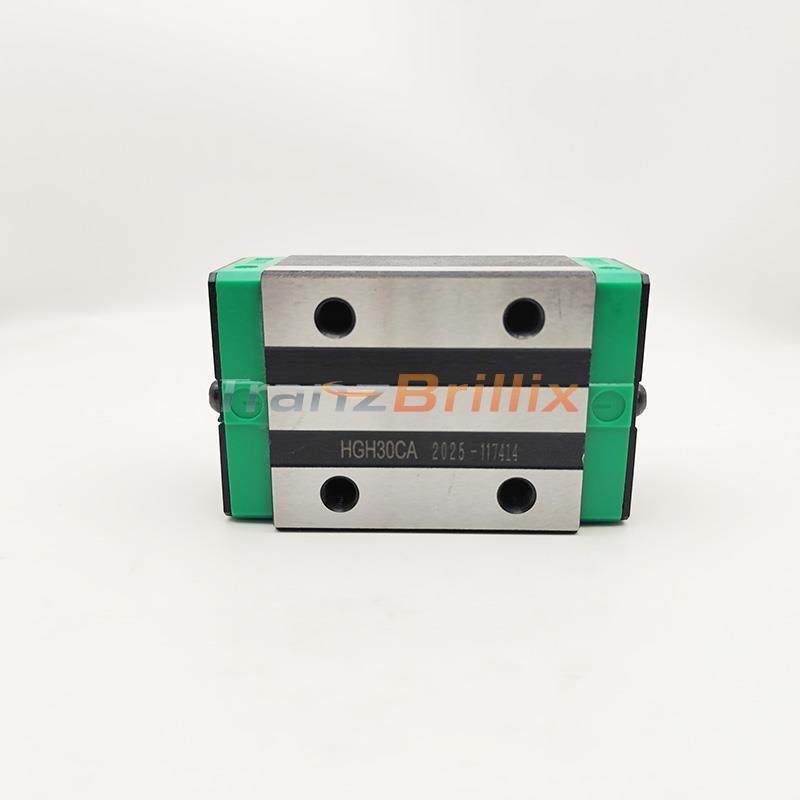

CNC 선형 가이드 레일 세트 30mm (고직성)

Name: CNC 선형 가이드 레일 세트 30mm (고직성)
Brand: NanJing TranzBrillix Linear Motion Co., Ltd.
SKU: HGH30CA
Price: 4.00 USD
Availability: InStock

브랜드 이름:	TranzBrillix
모델 번호:	HGH30CA
MOQ:	10
가격:	3-5 USD
배달 시간:	1-7 일
지불 조건:	T/T, L/C, D/A, D/P, Western Union

상세 정보

제품 설명

상세 정보

원래 장소:

중국

인증:

DE1924083895474

문서:

HGH25CA.pdf

시리즈:

중하중형 HG

모델 크기 (mm):

30mm

철도 당 블록 수:

레일 장착 유형:

R- 상단에서 마운트

레일 길이(mm):

최대 4000mm

예하중 클래스:

Z0- 매우 가벼운 예압, Zf- 라이트 클리어 런터

재료:

SNCM420

먼지 보호:

SS 표준

y -symmetrical (e1 ＝ e2) 첫 번째 홀 치수:

Y= 대칭형(E1=E2), 레일에 다른 치수가 필요한 경우 사용 가능

설치:

쉬운

어플리케이션:

CNC, 선반 및 자동화에 이상적입니다.

부드러움:

매끄러운

포장 세부 사항:

작거나 판지 상자 포함, 나무 상자 포함 대량 주문

공급 능력:

달 당 100000 PC/

강조하다:

CNC 선형 가이드 레일 30mm 고직성

HGH30CA 선형 가이드 레일 세트

보증이 있는 CNC 선형 레일

제품 설명

HIWIN HGH30CA 호환 교체품

이 30mm 선형 가이드 블록은 HIWIN HGH30CA의 100% 호환 가능한 대체품

으로 설계되었습니다. 치수, 하중 정격, 질량에 대한 원래 데이터시트 사양과 일치하여 산업용 CNC 밀, 플라즈마 커터 및 중장비 자동화에 이상적인 비용 효율적인 솔루션입니다.

엔지니어링 데이터 / 성능 사양

Dimensional Drawing and Weight Specifications for HGH30CA Linear Guide Block

치수 및 하중 정격은 Size 30에 대한 ISO 표준 시리즈를 준수합니다.
치수 및 기계적 데이터	모델 번호
HGH30CA (사각 타입 / 중하중)	공칭 레일 폭 (W)
30 mm	기본 동적 하중 정격 (C)
38.74 kN	기본 정적 하중 정격 (C0)
52.19 kN	무게 (블록)
1.09 kg	무게 (레일)
4.47 kg/m	정적 모멘트 (MR)
1.15 kN-m	정적 모멘트 (MP / MY)
0.80 kN-m	장착 볼트 크기

M8 x 25

구조 및 특징4열 원호 설계:
45° 접촉각 설계를 특징으로 하여 4방향 (반경 방향, 역반경 방향 및 측면)에서 동일한 하중 용량을 보장합니다. 이는 다축 CNC 기계에 균형 잡힌 강성을 제공합니다.재료 표준: 블록 본체와 볼은 GCr15 베어링 강

을 사용하여 제조되었으며, 내마모성을 위해 HRC 60-62로 경화되었습니다.

윤활 가이드⚠️ 중요:

블록은 방청유와 함께 배송되며, 윤활제는 아닙니다. 사용 전에 그리스를 주입해야 합니다.그리스 유형:
리튬 비누 기반 그리스 (NLGI No.2).초기 충전량:
블록당 약 7 cm³ (그리스가 약간 넘칠 때까지 천천히 채우십시오).재충전 간격:
이동 거리 100km마다 또는 작동 속도에 따라 3-6개월마다.방법:

제공된 M6 그리스 니플을 통해 주입합니다.

설치 및 장착표면 준비:
장착 표면이 평평하게 가공되었는지 확인하십시오. 거친 표면은 정확도와 수명을 감소시킵니다.기준면:
조이기 전에 블록 기준 가장자리를 장착 숄더에 단단히 누르십시오.토크 시퀀스:

4개의 볼트 (M8)를 대각선 (X자 패턴)으로 2-3단계로 조입니다.

정확도 및 프리로드 클래스

정확도 옵션:C (일반):
+/- 0.1mm (표준 재고)H (고):

+/- 0.03mm (정밀도 권장)

프리로드 옵션:Z0 (경량):
일반 자동화에 가장 적합합니다.ZA (중간):

산업용 CNC 밀에 권장됩니다.

포장상자에 포함된 내용:
1x HGH30CA 선형 블록, 1x 그리스 니플 (M6).보호:

방청 백에 진공 포장, 개별 상자 포장.

*면책 조항: HIWIN®는 HIWIN Technologies Corp.의 등록 상표입니다. 이 제품은 YourBrand에서 제조한 애프터마켓 교체 부품이며 HIWIN과 관련이 없습니다. 모든 기술 데이터는 호환성 참조용으로 제공됩니다.
