良い価格 オンライン

製品の詳細

Created with Pixso. 家へ Created with Pixso. 製品 Created with Pixso.
3Dプリントされたリニアレール
Created with Pixso. MGN7H 3Dプリントリニアレール ステンレス鋼 スムーズ Hiwin レール
  • 名前
  • 名前
  • 名前
  • 名前

MGN7H 3Dプリントリニアレール ステンレス鋼 スムーズ Hiwin レール

ブランド名: HIWIN
モデル番号: MGN7H
MOQ: 10
価格: 1-100 USD
納期: 1〜7営業日
支払い条件: T/T、L/C、D/A、D/P、Western Union
詳細情報
製品説明
詳細情報
起源の場所:
中国台湾
証明:
DE1924083895474
シリーズ:
ミグニール
Model Size(mm):
7 mm
列車単位でブロック数:
1
列車の設置タイプ:
R- 上から取り付け
レール長(mm):
最大600mm
プリロードクラス:
Z0 - ごく軽いプリロード
材料:
Std-炭素鋼,M-ステンレス鋼
防塵:
SS規格
Y -対称 (E1=E2) 最初の穴の寸法:
Y=対称 (E1=E2)
インストール:
簡単
アプリケーション:
CNC機械,3Dプリンター
滑らかさ:
スムーズ
パッケージの詳細:
小型またはカートンボックス付き、木箱付きの大量注文
供給の能力:
100000個/月
ハイライト:

スムーズな3Dプリントリニアレール

,

MGN7H mgn リニアレール

,

MGN7H 3Dプリントリニアレール

製品説明
①HIWIN MGN7H ミニチュア リニアガイドウェイ ステンレス鋼 Hiwin レール
      HIWIN MGN7H ミニチュア リニアガイドウェイは、HIWINの業界をリードする専門知識を
精密モーションコントロールで示し、優れた耐食性と耐久性のために高品質のステンレス鋼構造を特徴としています。
この7mmのコンパクトレールシステムは、HIWINの特許取得済みの再循環ボール
ベアリング技術を採用しており、医療、半導体、クリーンルームに最適な超高精度を実現しています。
アプリケーション。HIWINが設計したステンレス鋼は、厳格な衛生基準を満たしながら、優れた耐摩耗性を提供し、
摩擦を増やすことなく汚染物質をブロックする特殊なHIWINワイパーシールを備えています。純正のHIWIN製品として、ブランドの
ゼロバックラッシュ性能と振動減衰モーション特性を実現する独自のプリロード調整システムを備えています。MGN7HはHIWINの
ミニチュア自動化、光学位置決め、マイクロアセンブリシステムにおける定評のある品質を維持し、自己
メンテナンスフリー操作のための潤滑オプションを提供します。HIWINのグローバルな技術サポートと精密
製造の伝統により、このガイドウェイは、要求の厳しい業界向けのミニチュアリニアモーションソリューションのゴールドスタンダードを表しています。
②MGN7Hの図面
③MGシリーズの型番

注記:

MGN7H 3Dプリントリニアレール ステンレス鋼 スムーズ Hiwin レール 0

1.ボトムシールは、MGN & MGW 9、12、14、15で利用可能です。
MGN7H 3Dプリントリニアレール ステンレス鋼 スムーズ Hiwin レール 1 2. MG5は、外側再循環モジュールのみで供給されます。④MGNシリーズの構造
1.
転がり循環
 MGN7H 3Dプリントリニアレール ステンレス鋼 スムーズ Hiwin レール 2 システム: ブロック、レール、エンドキャップ、リテーナー2.潤滑システム: グリスニップルはMGN15で利用可能、 グリスガンで潤滑。
3.防塵システム: エンドシール、ボトムシール (オプションサイズ9、12、15)、キャップ
(サイズ12、15)⑤特徴 1. 小型軽量で、ミニチュア機器に適しています。 2. ゴシックアーチコンタクト設計により、あらゆる方向からの荷重に耐え、高い剛性と
高精度を実現
3. ボールはミニチュアのリテーナーで保持され、ブロックがレールから取り外されてもボールが落下するのを防ぎます。
4.互換性のあるタイプは、特定の精度グレードで利用可能です。
ブロック: フランジ型と角型の2種類のリニアガイドウェイを提供しています
レール: 標準的なトップマウントタイプを提供しています
型番
ブロック長(mm)
プリロードクラス
 ボルトサイズ
重量(kg)
MGN7C
22.5
Z0/ZF/Z1
M2*0.4P*6L
0.010
MGN7H
⑦寸法図
Z0/ZF/Z1
M2*0.4P*6L
0.015
MGN9C
⑦寸法図
Z0/ZF/Z1
M3*0.5P*8L
0.016
MGN9H
⑦寸法図
Z0/ZF/Z1
M3*0.5P*8L
0.026
MGN12C
⑦寸法図
Z0/ZF/Z1
M3*0.5P*8L
0.034
MGN12H
⑦寸法図
Z0/ZF/Z1
M3*0.5P*8L
0.054
MGN15C
⑦寸法図
Z0/ZF/Z1
M3*0.5P*10L
0.059
MGN15H
⑦寸法図
⑧
M3*0.5P*10L
0.092

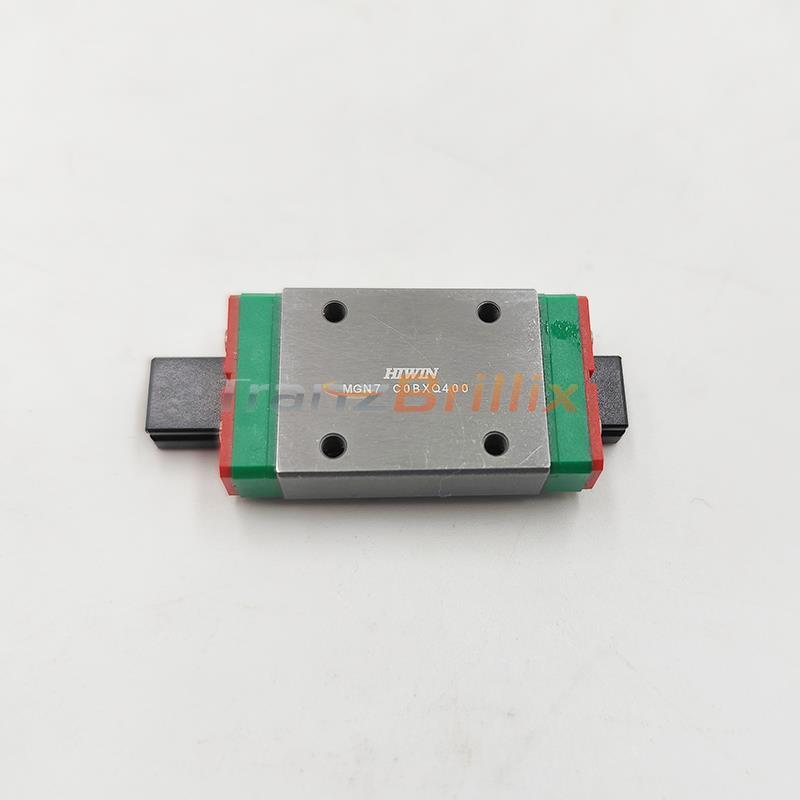

⑥実際の製品写真
⑦寸法図
⑧
HIWINシリーズ

⑧トップ製品推奨



MGN7H 3Dプリントリニアレール ステンレス鋼 スムーズ Hiwin レール 3
MGN7H 3Dプリントリニアレール ステンレス鋼 スムーズ Hiwin レール 4
MGN7H 3Dプリントリニアレール ステンレス鋼 スムーズ Hiwin レール 5

MGN7H 3Dプリントリニアレール ステンレス鋼 スムーズ Hiwin レール 6

MGN7H 3Dプリントリニアレール ステンレス鋼 スムーズ Hiwin レール 7
