RGH35HA Guida lineare del rullo a blocco lungo per sistemi CNC a carico pesante

RGH35HA è un blocco guida lineare a rulli di dimensioni 35 serie HA per macchine CNC e altri sistemi di movimento a carichi pesanti che richiedono maggiore rigidità e un supporto del carico più robusto in condizioni di lavoro impegnative. Rispetto ai blocchi a sfere, la struttura a rulli fornisce un contatto lineare anziché puntuale, il che contribuisce a migliorare la rigidità e la stabilità di funzionamento sotto carico. Essendo la versione a blocco lungo della serie di dimensioni 35, RGH35HA ha una lunghezza del blocco di 151,5 mm, con un carico dinamico di base di 73,1 kN e un carico statico di base di 142 kN. Rispetto alla versione CA, offre un corpo del blocco più lungo e un supporto del carico maggiore, rendendolo adatto per macchine utensili, apparecchiature di automazione per impieghi gravosi e altre applicazioni in cui la stabilità di montaggio e il movimento lineare costante sono importanti. Per la sostituzione o la nuova selezione, la serie di guide, le dimensioni di montaggio, il grado di precarico e il grado di precisione devono essere confermati prima dell'ordine.

Per supportare un'accurata selezione del modello, il codice RGH35HA può essere compreso come segue:

• RG: Serie di guide lineari a rulli
• H: Tipo di blocco quadrato
• 35: Serie di dimensioni 35 (larghezza guida standard WR = 34 mm)
• H: Carico super pesante
• A: Montaggio dall'alto

Suffissi opzionali comuni:

• Z0 / ZA / ZB: Precarico leggero, medio o pesante
• H / P: Grado elevato o di precisione

Specifiche tecniche RGH35HA

Condizioni tecniche opzionali

• Precarico disponibile: Z0 / ZA / ZB
• Grado di precisione disponibile: H / P
• Uso tipico: Centri di lavoro CNC, macchine da taglio per impieghi gravosi, rettificatrici CNC, presse per stampaggio a iniezione, sistemi di automazione e altre attrezzature che richiedono elevata rigidità e alta capacità di carico.

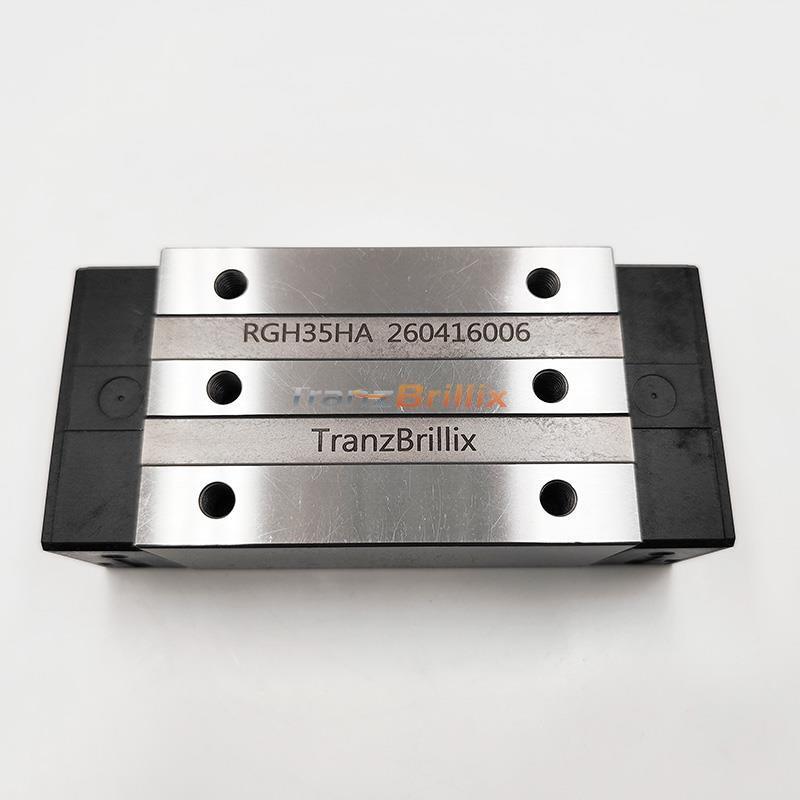

Riferimento foto: Le immagini sopra mostrano la struttura effettiva del blocco, i dettagli di lavorazione e la finitura superficiale del design a blocco lungo RGH35HA. Per la sostituzione o l'intercambiabilità, la serie di guide, le dimensioni di montaggio, il grado di precarico e il grado di precisione devono essere confermati prima dell'ordine.

RGH35HA può essere utilizzato come modello di riferimento incrociato per blocchi guida lineari a rulli selezionati di dimensioni 35 con dimensioni di montaggio simili e configurazione a blocco lungo. Per i progetti di sostituzione, la serie di guide, il tipo di blocco, le dimensioni di montaggio, il grado di precarico e il grado di precisione devono essere verificati rispetto all'assemblaggio originale prima dell'ordine.

Riferimento standard: I seguenti riferimenti sono solo per il confronto dei modelli e la revisione preliminare della sostituzione. L'idoneità finale deve essere confermata rispetto alla serie di guide originale, alle dimensioni del blocco, al precarico e ai requisiti di precisione prima dell'ordine.

Considerazione sulle prestazioni: In quanto versione a blocco lungo HA, RGH35HA offre un corpo del blocco più lungo e un supporto del carico maggiore rispetto alla versione CA. È più adatto per applicazioni che richiedono una maggiore stabilità di montaggio e una maggiore capacità di carico. Il grado di precarico, il grado di precisione e le condizioni di applicazione devono essere abbinati all'assemblaggio originale per mantenere le prestazioni previste della macchina.

Nota importante: La serie RG di HIWIN include tipi intercambiabili e non intercambiabili. Nel tipo intercambiabile di HIWIN, blocchi e guide possono essere scambiati liberamente all'interno della stessa dimensione e classe di precisione. La sostituzione tra marchi diversi deve comunque essere verificata caso per caso in base alle dimensioni e alle condizioni tecniche.

• Maggiore rigidità: Il design a contatto con rulli fornisce una maggiore rigidità e un maggiore supporto del carico rispetto ai blocchi guida a sfere, contribuendo a mantenere un movimento lineare stabile sotto carichi pesanti.
• Design a blocco lungo: In quanto versione HA della serie di dimensioni 35, RGH35HA utilizza un corpo del blocco più lungo rispetto alla versione CA e offre un supporto del carico maggiore. Ha una lunghezza del blocco di 151,5 mm, con un carico dinamico di base di 73,1 kN e un carico statico di base di 142 kN.
• Supporto per la durata di servizio: Rispetto alle strutture a sfere, il design a contatto con rulli aiuta a ridurre la concentrazione di stress sotto carico, supportando una maggiore durata di funzionamento in applicazioni di movimento lineare impegnative.
• Sigillatura configurabile: La protezione standard include guarnizioni terminali e una guarnizione inferiore. Sono disponibili opzioni di sigillatura aggiuntive come doppie guarnizioni e raschiatori per applicazioni esposte a trucioli, polvere o refrigerante.

• Centri di lavoro CNC: Adatto per centri di lavoro, fresatrici a piano e altre macchine utensili che richiedono maggiore rigidità e movimento lineare stabile sotto carico.
• Sistemi di automazione per impieghi gravosi: Utilizzato in apparecchiature di automazione e sistemi di trasporto dove sono richiesti una maggiore stabilità di montaggio e un maggiore supporto del carico.
• Apparecchiature di rettifica e taglio CNC: Applicabile a rettificatrici e macchine da taglio per impieghi gravosi che beneficiano di maggiore rigidità e capacità di carico.
• Presse per stampaggio a iniezione: Adatto per apparecchiature di stampaggio che richiedono una guida lineare affidabile in condizioni di carico ripetuto.
• Macchine per elettroerosione: Utilizzato anche in EDM e altri sistemi che richiedono movimento stabile e supporto di montaggio rigido.

• Foto prodotto reali: Le foto mostrate in questa pagina riflettono la struttura effettiva del blocco, i dettagli di lavorazione e le condizioni superficiali di RGH35HA. Il metodo di imballaggio e la protezione superficiale possono essere confermati in base ai requisiti dell'ordine.
• Controllo tolleranze e assemblaggio: Dimensioni chiave, parallelismo di corsa e coerenza di assemblaggio vengono controllati secondo gli standard di ispezione interni. I gradi di precisione e le opzioni di precarico disponibili devono essere confermati in base alle condizioni di applicazione richieste. La serie RG fornisce più classi di precarico e gradi di precisione per diversi requisiti di lavoro.
• Supporto fornitura e consegna: Lo stato delle scorte può essere verificato rapidamente per i modelli standard. Per esigenze di sostituzione urgenti o pianificazioni di progetto, le opzioni di consegna possono essere confermate in base alla quantità, alla lunghezza della guida e ai requisiti di lavorazione.
• Assistenza ingegneristica: File 3D STEP e CAD sono disponibili per modelli selezionati. Il nostro team può assistere nella revisione dei riferimenti incrociati, nel controllo delle dimensioni e nella selezione della sostituzione prima dell'ordine, in particolare per progetti di sostituzione di blocchi lunghi e applicazioni che richiedono un maggiore supporto del carico.

D1: Qual è la differenza principale tra RGH35HA e RGH35CA?

R: La differenza principale è la lunghezza del blocco e il supporto del carico. RGH35HA è la versione a blocco lungo HA della serie di dimensioni 35. Rispetto a RGH35CA, ha una lunghezza del blocco maggiore e valori di carico superiori, il che lo rende più adatto per applicazioni che richiedono una maggiore stabilità di montaggio e una maggiore capacità di carico. Nella tabella delle dimensioni della serie RG, RGH35HA ha una lunghezza del blocco di 151,5 mm, un carico dinamico di base di 73,1 kN e un carico statico di base di 142 kN.

D2: RGH35HA può essere utilizzato come sostituzione per altre guide a rulli a blocco lungo di dimensioni 35?

R: RGH35HA può essere considerato come un'opzione di riferimento incrociato per blocchi guida lineari a rulli a blocco lungo selezionati di dimensioni 35 con dimensioni di montaggio e configurazione del blocco simili. L'idoneità finale alla sostituzione deve essere confermata rispetto alla serie di guide originale, alle dimensioni di montaggio, al grado di precarico e al grado di precisione prima dell'ordine. Nella serie RG di HIWIN, i blocchi e le guide di tipo intercambiabile possono essere scambiati liberamente all'interno della stessa dimensione e classe di precisione, ma la sostituzione tra marchi diversi deve comunque essere verificata caso per caso.

D3: Perché RGH35HA è adatto per applicazioni di lavorazione e automazione a carichi pesanti?

R: RGH35HA utilizza rulli cilindrici invece di sfere d'acciaio, creando un contatto lineare anziché puntuale. Questa struttura fornisce una maggiore rigidità e una maggiore capacità di carico, riducendo la deformazione elastica sotto carico. Essendo la versione a blocco lungo HA, offre anche un corpo del blocco più lungo per una maggiore stabilità di montaggio. La serie RG fornisce classi di precarico Z0, ZA e ZB, con ZB utilizzato per applicazioni che richiedono rigidità molto elevata in condizioni di vibrazione e impatto.

D4: Quali opzioni di sigillatura sono disponibili per RGH35HA?

R: La protezione standard include guarnizioni terminali e una guarnizione inferiore. Per ambienti di lavoro più difficili, è possibile selezionare opzioni di sigillatura aggiuntive come doppie guarnizioni e raschiatori per migliorare la protezione contro trucioli, polvere e refrigerante.
