RGH25HA κυλίνδρια γραμμική καθοδήγηση για συστήματα CNC βαρέος φορτίου

RGH25HA is a 25 size HA long block roller linear guide block for CNC machines and other heavy-load motion systems that require higher rigidity and higher load support under demanding working conditionsΣε σύγκριση με τα μπλοκ τύπου μπάλας, η δομή των κυλίνδρων παρέχει γραμμική επαφή αντί για επαφή σημείων, γεγονός που συμβάλλει στη βελτίωση της δυσκαμψίας και της σταθερότητας λειτουργίας υπό φορτίο.,με βασικό δυναμικό φορτίο 33,9 kN και βασικό στατικό φορτίο 73,4 kN, το RGH25HA είναι κατάλληλο για μηχανήματα εργαλείων, βαρέος εξοπλισμός αυτοματισμού,και έργα αντικατάστασης που απαιτούν σταθερή γραμμική κίνηση και μεγαλύτερη χωρητικότητα φορτίουΓια αντικατάσταση ή νέα επιλογή, η σειρά σιδηροδρόμων, οι διαστάσεις τοποθέτησης, το βαθμό προφόρτωσης και το βαθμό ακρίβειας πρέπει να επιβεβαιώνονται πριν από την παραγγελία.

Για να υποστηριχθεί η ακριβής επιλογή μοντέλου, ο κωδικόςRGH25HAμπορεί να κατανοηθεί ως εξής:

• RG: σειρά γραμμικών οδηγών τύπου κυλίνδρου
• H: Τύπος τετραγωνικού τεμαχίου
• 25: Μέγεθος 25 σειράς (πρότυπο πλάτος σιδηροτροχιάς WR = 23 mm)
• H: Υπερβαρύ φορτίο
• Α: Εγκατάσταση από πάνω

Συνηθισμένες προθέσεις επιλογής:

• ZB: βαριά προφόρτωση
• H: υψηλή ακρίβεια

Εμφάνιση λεπτομερειών προϊόντος

Το RGH25HA μπορεί να χρησιμοποιηθεί ως μοντέλο διασταυρούμενης αναφοράς για επιλεγμένα τεμάχια καθοδήγησης κυλίνδρων μεγέθους 25 με παρόμοιες διαστάσεις τοποθέτησης και μακράς διαμόρφωσης τεμάχων.τύπος μπλοκ, διαστάσεις τοποθέτησης, βαθμός προφόρτωσης και βαθμός ακρίβειας πρέπει να ελέγχονται σε σχέση με την αρχική συναρμολόγηση πριν από την παραγγελία.

• Τυπική αναφορά:Οι ακόλουθες αναφορές προορίζονται μόνο για σύγκριση μοντέλου και προκαταρκτική εξέταση αντικατάστασης.και απαιτήσεις ακρίβειας πριν από την παραγγελία.

• Σχετικά με τις επιδόσεις:Ως η έκδοση μακρού μπλοκ HA, η RGH25HA προσφέρει μεγαλύτερο σώμα μπλοκ και υψηλότερη υποστήριξη φορτίου από την έκδοση CA.Είναι πιο κατάλληλο για εφαρμογές που απαιτούν ισχυρότερη σταθερότητα τοποθέτησης και μεγαλύτερη χωρητικότητα φορτίουΗ ποιότητα προφόρτωσης, η ποιότητα ακρίβειας και οι συνθήκες εφαρμογής πρέπει να ταιριάζουν με την αρχική συναρμολόγηση για να διατηρηθεί η αναμενόμενη απόδοση του μηχανήματος.

• Σημαντική σημείωση:Η σειρά HIWIN RG περιλαμβάνει τόσο εναλλάξιμους όσο και μη εναλλάξιμους τύπους.Η αντικατάσταση μεταξύ των εμπορικών σημάτων θα πρέπει να εξακολουθεί να επαληθεύεται κατά περίπτωση με βάση τις διαστάσεις και τις τεχνικές συνθήκες..

• Υψηλότερη ακαμψία:Η σχεδίαση επαφής κυλίνδρων παρέχει μεγαλύτερη ακαμψία και υποστήριξη φορτίου από τα μπλοκ καθοδήγησης τύπου μπάλας, βοηθώντας στη διατήρηση σταθερής γραμμικής κίνησης υπό βαρύ φορτίο

• Σχεδιασμός μακρού μπλοκ:Ως έκδοση HA, η RGH25HA χρησιμοποιεί ένα μεγαλύτερο σώμα μπλοκ από την έκδοση CA και προσφέρει μεγαλύτερη υποστήριξη φορτίου,καθιστώντας το πιο κατάλληλο για εφαρμογές που απαιτούν ισχυρότερη σταθερότητα τοποθέτησης και μεγαλύτερη χωρητικότητα φορτίουΤο RGH25HA έχει μήκος μπλοκ 114,4 mm, με βασικό δυναμικό φορτίο 33,9 kN και βασικό στατικό φορτίο 73,4 kN.

• Υποστήριξη ζωής χρήσης:Σε σύγκριση με δομές τύπου σφαίρας, η σχεδίαση επαφής κυλίνδρων συμβάλλει στη μείωση της συγκέντρωσης άγχους υπό φορτίο, η οποία υποστηρίζει μεγαλύτερη διάρκεια ζωής σε απαιτητικές εφαρμογές γραμμικής κίνησης.

• Διαμορφώσιμη σφραγίδα:Η τυποποιημένη προστασία περιλαμβάνει σφραγίδες στην άκρη και σφραγίδα στο κάτω μέρος.
• Αντικατάσταση Επισκόπηση φιλική:Το μοντέλο αυτό μπορεί να εξεταστεί για επιλεγμένα έργα αντικατάστασης τεμαχίων μεγάλου μεγέθους 25, αλλά η τελική καταλληλότητα θα πρέπει να επιβεβαιωθεί σε σχέση με τις σειρές σιδηροτροχιών, τις διαστάσεις, την προφόρτωση,και απαιτήσεις ακρίβειας πριν από την παραγγελία.

• Κέντρα επεξεργασίας CNC:Κατάλληλο για κέντρα επεξεργασίας, μύλους και άλλα εργαλεία μηχανών που απαιτούν υψηλότερη ακαμψία και σταθερή γραμμική κίνηση υπό φορτίο.
• Συστήματα αυτοματισμού βαρέων φορτίων:Χρησιμοποιείται σε εξοπλισμό αυτοματισμού και συστήματα μεταφοράς όπου απαιτείται ισχυρότερη σταθερότητα τοποθέτησης και μεγαλύτερη υποστήριξη φορτίου.
• Συσκευές CNC για άλεση και κοπή:Εφαρμόζεται σε μηχανές άλεσης και σε μηχανές κοπής βαριάς χρήσης που επωφελούνται από υψηλότερη ακαμψία και ικανότητα φόρτωσης.
• Μηχανές για την εκτύπωση με ένεση:Κατάλληλο για εξοπλισμό τυποποίησης που απαιτεί αξιόπιστη γραμμική καθοδήγηση υπό επαναλαμβανόμενες συνθήκες φορτίου.
• Μηχανές ηλεκτρικής εκκένωσης:Χρησιμοποιείται επίσης σε EDM και άλλα συστήματα που απαιτούν σταθερή κίνηση και άκαμπτη στήριξη τοποθέτησης.

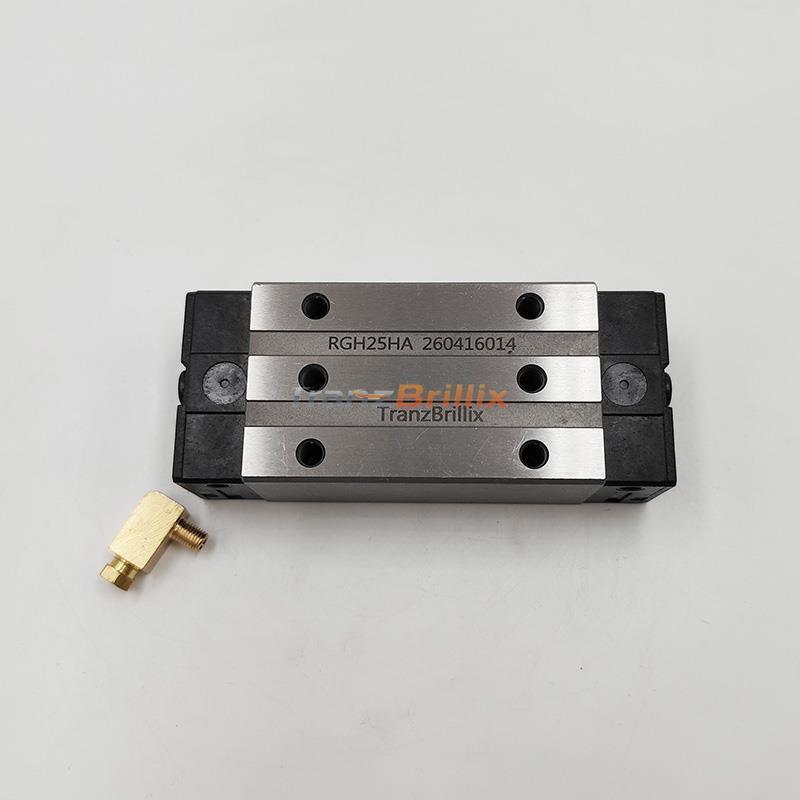

• Πραγματικές φωτογραφίες προϊόντος:Οι φωτογραφίες που εμφανίζονται σε αυτή τη σελίδα αντικατοπτρίζουν την πραγματική δομή των τεμαχίων, τις λεπτομέρειες μηχανικής επεξεργασίας και την κατάσταση της επιφάνειας του RGH25HA.Η μέθοδος συσκευασίας και η προστασία της επιφάνειας μπορούν να επιβεβαιωθούν σύμφωνα με τις απαιτήσεις της παραγγελίας.
• Ανεκτικότητα και έλεγχος συναρμολόγησης:Οι βασικές διαστάσεις, ο παράλληλος τροχός και η συνέπεια της συναρμολόγησης ελέγχονται σύμφωνα με τα εσωτερικά πρότυπα επιθεώρησης.Οι διαθέσιμες βαθμίδες ακρίβειας και οι επιλογές προφόρτωσης πρέπει να επιβεβαιώνονται με βάση τις απαιτούμενες συνθήκες εφαρμογής.Η σειρά RG παρέχει πολλαπλές τάξεις προφόρτωσης και ακρίβειας για διαφορετικές απαιτήσεις εργασίας.
• Υποστήριξη προμηθειών και παράδοσης:Για επείγουσα ζήτηση αντικατάστασης ή χρονοδιαγράμματα έργου, οι επιλογές παράδοσης μπορούν να επιβεβαιωθούν ανάλογα με την ποσότητα, το μήκος της γραμμής,και απαιτήσεις επεξεργασίας.
• Μηχανική βοήθεια:Η ομάδα μας μπορεί να βοηθήσει με την ανασκόπηση, τον έλεγχο των διαστάσεων και την επιλογή αντικατάστασης πριν από την παραγγελία.ειδικά για έργα αντικατάστασης μεγάλων τεμαχίων και εφαρμογές που απαιτούν μεγαλύτερη υποστήριξη φορτίου.

Ε1: Ποια είναι η κύρια διαφορά μεταξύ RGH25HA και RGH25CA;

Α:Η κύρια διαφορά είναι το μήκος του μπλοκ και η υποστήριξη φορτίου.που το καθιστά πιο κατάλληλο για εφαρμογές που απαιτούν ισχυρότερη σταθερότητα τοποθέτησης και μεγαλύτερη χωρητικότητα φορτίουΣτον πίνακα διαστάσεων της σειράς RG, ο RGH25HA έχει μήκος τεμαχίου 114,4 mm, ενώ ο RGH25CA είναι 97,9 mm. Ο βασικός δυναμικός φόρτος του είναι 33,9 kN και ο βασικός στατικός φόρτος του είναι 73,4 kN.

Ε2: Μπορεί το RGH25HA να χρησιμοποιηθεί ως υποκατάστατο άλλων οδηγών κυλίνδρων με μήκος 25 τεμαχίων;

Α:Το RGH25HA μπορεί να θεωρηθεί ως επιλογή διασταυρούμενης αναφοράς για επιλεγμένα οδηγήματα κυλίνδρων με μήκος μπλοκ 25 με παρόμοιες διαστάσεις τοποθέτησης και διαμόρφωση μπλοκ.Η τελική καταλληλότητα αντικατάστασης πρέπει να επιβεβαιώνεται σε σχέση με την αρχική σειρά σιδηροδρόμων., διαστάσεις τοποθέτησης, βαθμό προφόρτωσης και βαθμό ακρίβειας πριν από την παραγγελία.τα εναλλάξιμα μπλοκ τύπου και οι σιδηροτροχιές μπορούν να ανταλλάσσονται ελεύθερα εντός του ίδιου μεγέθους και κλάσης ακρίβειας, αλλά η αντικατάσταση των διακριτών εμπορικών σημάτων θα πρέπει να ελέγχεται κατά περίπτωση.

Ε3: Γιατί το RGH25HA είναι κατάλληλο για εφαρμογές μηχανικής και αυτοματισμού βαρέων φορτίων;

Α:Το RGH25HA χρησιμοποιεί κυλινδρικούς κυλίνδρους αντί για χάλυβα, γεγονός που δημιουργεί επαφή γραμμής αντί για επαφή σημείων.ενώ μειώνει την ελαστική παραμόρφωση υπό φορτίοΗ σειρά RG παρέχει κατηγορίες προφόρτωσης Z0, ZA και ZB,με ZB που χρησιμοποιείται για εφαρμογές που απαιτούν πολύ υψηλή ακαμψία υπό συνθήκες δονήσεων και συγκρούσεων.

Ε4: Ποιες επιλογές σφράγισης είναι διαθέσιμες για το RGH25HA;

Α:Για πιο σκληρά εργασιακά περιβάλλοντα,μπορούν να επιλεγούν πρόσθετες επιλογές σφράγισης, όπως διπλές σφραγίδες και ξυριστικά, για τη βελτίωση της προστασίας από τα τσιπ, σκόνη και ψυκτικό.
