| الاسم التجاري: | TranzBrillix |
| رقم الموديل: | RGH25HA |
| موك: | 5 |
| سعر: | 27-40 USD |
| موعد التسليم: | 1-7 أيام عمل |
| شروط الدفع: | T/T، L/C، D/A، D/P، ويسترن يونيون |

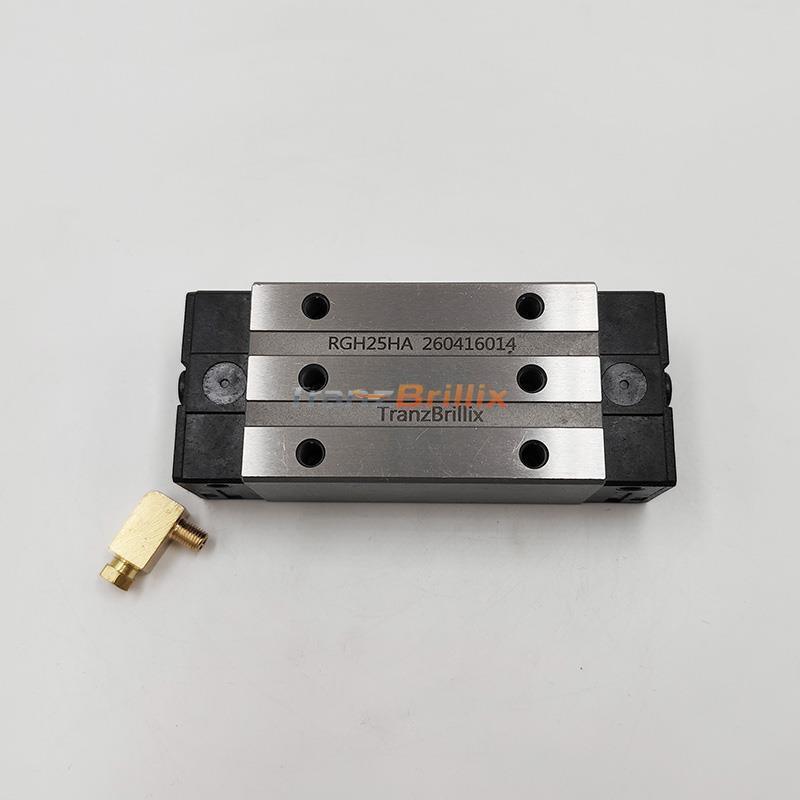

RGH25HA هو كتلة دليل خطي بكرة طويلة مقاس 25 HA لآلات CNC وأنظمة الحركة الأخرى ذات الأحمال الثقيلة التي تتطلب صلابة أعلى ودعم حمل أعلى في ظل ظروف عمل متطلبة. مقارنة بالكتل من نوع الكرة، يوفر هيكل البكرة تلامسًا خطيًا بدلاً من التلامس النقطي، مما يساعد على تحسين الصلابة واستقرار التشغيل تحت الحمل. بفضل طول الكتلة البالغ 114.4 مم، وقدرة تحميل ديناميكي أساسية تبلغ 33.9 كيلو نيوتن، وقدرة تحميل ثابتة أساسية تبلغ 73.4 كيلو نيوتن، فإن RGH25HA مناسب لأدوات الآلات، ومعدات الأتمتة الثقيلة، ومشاريع الاستبدال التي تتطلب حركة خطية مستقرة وقدرة تحميل أعلى. للاستبدال أو الاختيار الجديد، يجب تأكيد سلسلة السكك الحديدية، وأبعاد التركيب، ودرجة التحميل المسبق، ودرجة الدقة قبل الطلب.
لدعم اختيار الطراز الدقيق، يمكن فهم رمز "RGH25HA" على النحو التالي:
لاحقات الخيارات الشائعة:
المواصفات الفنية لـ RGH25HA
تستند المواصفات التالية إلى التكوين القياسي لـ RGH25HA. للاستبدال أو البناء المخصص، يجب تأكيد التحميل المسبق، ودرجة الدقة، وطول السكة، وترتيب الختم قبل الطلب.
| البند | المواصفات |
|---|---|
| الطراز | RGH25HA |
| السلسلة | دليل خطي من نوع بكرة RG |
| نوع الكتلة | نوع مربع عالي |
| نوع الحمل | حمل فائق الثقل |
| نوع التركيب | تركيب علوي |
| ارتفاع التجميع (H) | 40 مم |
| طول الكتلة (L) | 114.4 مم |
| عرض الكتلة (W) | 48 مم |
| عرض السكة (WR) | 23 مم |
| ارتفاع السكة (HR) | 23.6 مم |
| تباعد فتحات تركيب الكتلة (B) | 35 مم |
| مسافة فتحات تركيب الكتلة (C) | 50 مم |
| سن كتلة التركيب | M6 × 8 |
| برغي تركيب السكة | M6 × 20 |
| مسافة فتحات السكة (P) | 30 مم |
| المسافة إلى نهاية السكة (E) | 20 مم |
| قدرة التحميل الديناميكي الأساسية (C) | 33.9 كيلو نيوتن |
| قدرة التحميل الثابت الأساسي (C0) | 73.4 كيلو نيوتن |
| عزم الدوران المقدر ثابتًا (MR / MP / MY) | 0.975 / 0.991 / 0.991 كيلو نيوتن متر |
| وزن الكتلة | 0.75 كجم |
| وزن السكة | 3.08 كجم/م |
مقارنة بـ RGH25CA، تستخدم RGH25HA جسم كتلة أطول وتقدم تصنيفات تحميل ديناميكي وثابت أعلى، مما يجعلها أكثر ملاءمة للتطبيقات التي تتطلب ثبات تركيب أقوى ودعم حمل أعلى.
يمكن استخدام RGH25HA كنموذج مرجع متقاطع لكتل دليل البكرة الطويلة المختارة مقاس 25 ذات أبعاد التركيب المماثلة وتكوين الكتلة الطويلة. لمشاريع الاستبدال، يجب التحقق من سلسلة السكك الحديدية، ونوع الكتلة، وأبعاد التركيب، ودرجة التحميل المسبق، ودرجة الدقة مقابل التجميع الأصلي قبل الطلب.
مرجع قياسي: المراجع التالية هي للمقارنة بين الطرازات والمراجعة الأولية للاستبدال فقط. يجب تأكيد الملاءمة النهائية مقابل سلسلة السكك الحديدية الأصلية، وأبعاد الكتلة، والتحميل المسبق، ومتطلبات الدقة قبل الطلب.
اعتبار الأداء: كإصدار الكتلة الطويلة HA، توفر RGH25HA جسم كتلة أطول ودعم حمل أعلى من إصدار CA. إنها أكثر ملاءمة للتطبيقات التي تتطلب ثبات تركيب أقوى وقدرة تحميل أعلى. يجب مطابقة درجة التحميل المسبق، ودرجة الدقة، وظروف التطبيق مع التجميع الأصلي للحفاظ على أداء الماكينة المتوقع.
ملاحظة هامة: تتضمن سلسلة HIWIN RG كلاً من الأنواع القابلة للتبادل وغير القابلة للتبادل. في النوع القابل للتبادل من HIWIN، يمكن تبادل الكتل والسكك الحديدية بحرية ضمن نفس الحجم وفئة الدقة. لا يزال يجب التحقق من الاستبدال بين العلامات التجارية المختلفة حالة بحالة بناءً على الأبعاد والشروط الفنية.
| TranzBrillix |
HIWIN (تايوان الصين) |
THK (اليابان) |
PMI (تايوان الصين) |
Rexroth (ألمانيا) |
TBI (تايوان الصين) |
CPC (تايوان الصين) |
CSK (تايوان الصين) |
INA (ألمانيا) |
NSK (اليابان) |
IKO (اليابان) |
| RGH25HA | RGH25HA | SRG25LA | MSR25LE | R182422210 | TRH25FE | RRH25HA | LMR25HL | RUE25-E | RA25AN | LRX25 |
صلابة أعلى: يوفر تصميم تلامس البكرة صلابة ودعم حمل أعلى من كتل الدليل من نوع الكرة، مما يساعد على الحفاظ على حركة خطية مستقرة تحت الحمل الثقيل
تصميم كتلة طويلة: كإصدار HA، تستخدم RGH25HA جسم كتلة أطول من إصدار CA وتقدم دعم حمل أعلى، مما يجعلها أكثر ملاءمة للتطبيقات التي تتطلب ثبات تركيب أقوى وقدرة تحميل أعلى. تتميز RGH25HA بطول كتلة يبلغ 114.4 مم، مع قدرة تحميل ديناميكي أساسية تبلغ 33.9 كيلو نيوتن وقدرة تحميل ثابت أساسي تبلغ 73.4 كيلو نيوتن.
دعم عمر الخدمة: مقارنة بالهياكل من نوع الكرة، يساعد تصميم تلامس البكرة على تقليل تركيز الإجهاد تحت الحمل، مما يدعم عمر تشغيل أطول في تطبيقات الحركة الخطية المتطلبة.
س 1: ما هو الفرق الرئيسي بين RGH25HA و RGH25CA؟
ج: الفرق الرئيسي هو طول الكتلة ودعم الحمل. RGH25HA هو إصدار الكتلة الطويلة HA في سلسلة مقاس 25. مقارنة بـ RGH25CA، فإنه يتمتع بطول كتلة أطول وتصنيفات تحميل أعلى، مما يجعله أكثر ملاءمة للتطبيقات التي تتطلب ثبات تركيب أقوى وقدرة تحميل أعلى. في جدول أبعاد سلسلة RG، يبلغ طول كتلة RGH25HA 114.4 مم، بينما يبلغ طول RGH25CA 97.9 مم. تبلغ قدرة التحميل الديناميكي الأساسية 33.9 كيلو نيوتن، وقدرة التحميل الثابت الأساسي 73.4 كيلو نيوتن.
س 2: هل يمكن استخدام RGH25HA كبديل لأدلة بكرة الكتلة الطويلة الأخرى مقاس 25؟
ج: يمكن اعتبار RGH25HA خيارًا مرجعيًا متقاطعًا لكتل دليل بكرة الكتلة الطويلة المختارة مقاس 25 ذات أبعاد التركيب وتكوين الكتلة المماثلة. يجب تأكيد ملاءمة الاستبدال النهائية مقابل سلسلة السكك الحديدية الأصلية، وأبعاد التركيب، ودرجة التحميل المسبق، ودرجة الدقة قبل الطلب. في سلسلة HIWIN RG، يمكن تبادل الكتل والسكك الحديدية من النوع القابل للتبادل بحرية ضمن نفس الحجم وفئة الدقة، ولكن لا يزال يجب التحقق من الاستبدال بين العلامات التجارية المختلفة حالة بحالة.
س 3: لماذا RGH25HA مناسب لتطبيقات التشغيل والأتمتة ذات الأحمال الثقيلة؟
ج: تستخدم RGH25HA بكرات أسطوانية بدلاً من الكرات الفولاذية، مما يخلق تلامسًا خطيًا بدلاً من التلامس النقطي. يوفر هذا الهيكل صلابة وقدرة تحميل أعلى، مع تقليل التشوه المرن تحت الحمل. كإصدار الكتلة الطويلة HA، فإنه يوفر أيضًا جسم كتلة أطول لثبات تركيب أقوى. توفر سلسلة RG فئات تحميل مسبق Z0 و ZA و ZB، مع استخدام ZB للتطبيقات التي تتطلب صلابة عالية جدًا تحت ظروف الاهتزاز والصدمات.
س 4: ما هي خيارات الختم المتاحة لـ RGH25HA؟
ج: تشمل الحماية القياسية أختام نهاية وختم سفلي. للبيئات التشغيلية الأكثر قسوة، يمكن اختيار خيارات ختم إضافية مثل الأختام المزدوجة والكاشطات لتحسين الحماية ضد الرقائق والغبار وسائل التبريد.
