Gelegeerd staal 3D-geprinte lineaire geleiders HIWIN MGN7C blok 7mm maat

Gelegeerd staal 3D-geprinte lineaire geleiders HIWIN MGN7C blok 7mm maat

Merknaam:	HIWIN
Modelnummer:	MGN7C
MOQ:	10
Prijs:	1-100 USD
Levertijd:	1-7 werkdagen
Betalingsvoorwaarden:	T/T, L/C, D/A, D/P, Western Union

Detail Informatie

Productbeschrijving

Detail Informatie

Plaats van herkomst:

China Taiwan

Certificering:

DE1924083895474

Serie:

Model Grootte ((mm):

Aantal blokken per spoor:

Type railbevestiging:

R- Bevestiging van boven

Spoorlengte ((mm):

Maximaal 600 mm

Preload Class:

Z0- Zeer lichte voorbelasting, ZF- lichtverlichting

Materiaal:

Standaard-koolstofstaal, M- Roestvrij staal

Bescherming tegen stof:

SS-norm

Y - Symmetrisch (E1=E2) Afmeting eerste gat:

Y = Symmetrisch (E1=E2)

Installatie:

Eenvoudig

Applicatie:

CNC-machines, 3D-printer

Gladheid:

Zacht

Verpakking Details:

Klein of met kartonnen doos, bulkbestelling met houten kist

Levering vermogen:

100.000 stuks / per maand

Markeren:

Gelegeerd staal 3D-geprinte lineaire geleiders

Gelegeerd staal hiwin mgn blok

MGN7C 3D-geprinte lineaire geleiders

Productbeschrijving

①7mm Miniatuur Lineaire Geleider HIWIN MGN7C Hiwin Blok

De HIWIN MGN7C 7mm Miniatuur Lineaire Geleider is een voorbeeld van HIWIN's gerenommeerde technische excellentie en levert ultra-compacte precisie in een robuuste legeringstalen behuizing. Deze 7 mm brede HIWIN blok combineert de kenmerkende vier-richtingen gelijke belasting ontwerp met ultra-hoge precisie, waardoor het een topkeuze is voor high-end automatiserings toepassingen. Met HIWIN's eigen warmtebehandelde legeringstaal en precisie slijptechnologie, bereikt de geleider uitzonderlijke slijtvastheid en soepele beweging in veeleisende 24/7 operaties. Het systeem bevat HIWIN's geavanceerde kogelrecirculatiesysteem voor consistente prestaties, terwijl de gespecialiseerde afdichtingstechnologie van het merk zorgt voor langdurige betrouwbaarheid in verontreinigde omgevingen. Als een echt HIWIN-product handhaaft de MGN7C de strenge kwaliteitsnormen van het merk voor micro-automatisering, halfgeleiderapparatuur en precisie-instrumenten. De geleider'sHIWIN-gecertificeerde preload aanpassing garandeert geen speling voor kritieke positioneringstaken, ondersteund door de wereldwijde reputatie van het merk voor duurzaamheid en precisie-engineering.

②Tekening van MGN7C

Gelegeerd staal 3D-geprinte lineaire geleiders HIWIN MGN7C blok 7mm maat 0

③Modelnummer van MG-serie

Opmerking:1. De onderste afdichting is beschikbaar voor MGN & MGW 9, 12,14.15.
2. MG5 wordt alleen geleverd met een externe recirculatiemodule.

④Constructie van MGN-serie

1.Rolcirculatie systeem: Blok, rail, eindkap en houder

2. Smeringssysteem: Vetnippel is beschikbaar voor MGN15, gesmeerd door vetspuit.

3. Stofbeschermingssysteem: Eindafdichting, bodemafdichting (optionele maat 9,12,15), dop (maat 12,15)

⑤Kenmerken
1. Klein en lichtgewicht, geschikt voor miniature apparatuur.

2. Gotische boogcontactontwerp kan belastingen uit alle richtingen weerstaan en biedt hoge stijfheid en

hoge nauwkeurigheid

3. Stalen kogels worden vastgehouden door een miniatuurhouder om te voorkomen dat kogels eruit vallen, zelfs wanneer de

blokken van de rail worden verwijderd.

4. Verwisselbare typen zijn beschikbaar in bepaalde precisieklassen.

Blok: we bieden twee soorten lineaire geleiders, flens- en vierkante typen

Rail: we bieden een standaard topmontagetype

modelnr.	bloklengte (mm)	preload klassen	boutmaat	gewicht (kg)
MGN7C	22.5	Z0/ZF/Z1	M20.4P6L	0.010
MGN7H	30.8	Z0/ZF/Z1	M20.4P6L	0.015
MGN9C	28.9	Z0/ZF/Z1	M30.5P8L	0.016
MGN9H	39.9	Z0/ZF/Z1	M30.5P8L	0.026
MGN12C	34.7	Z0/ZF/Z1	M30.5P8L	0.034
MGN12H	45.4	Z0/ZF/Z1	M30.5P8L	0.054
MGN15C	42.1	Z0/ZF/Z1	M30.5P10L	0.059
MGN15H	58.8	Z0/ZF/Z1	M30.5P10L	0.092

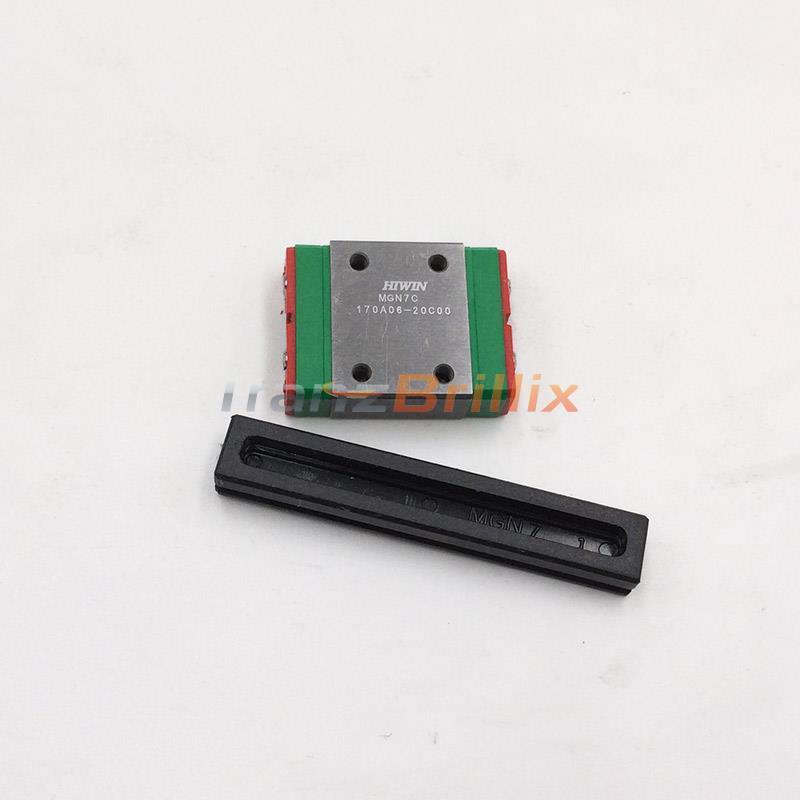

⑥Foto van het daadwerkelijke product

Gelegeerd staal 3D-geprinte lineaire geleiders HIWIN MGN7C blok 7mm maat 3

⑦Maattekening

⑧HIWIN-serie

⑧top product aanbeveling
