MGN9C Doğrusal Kaydırıcılar Ağır Hizmet Tipi Kolay Kurulum Cnc Hafif

MGN9C Doğrusal Kaydırıcılar Ağır Hizmet Tipi Kolay Kurulum Cnc Hafif

Marka Adı:	OEM
Model Numarası:	MGN9C
Adedi:	10
Fiyat:	1-100 USD
Teslimat süresi:	1-7 iş günü
Ödeme Koşulları:	T/T, L/C, D/A, D/P, Western Union

Detay Bilgisi

Ürün Açıklaması

Detay Bilgisi

Menşe yeri:

Sertifika:

DE1924083895474

Seri:

Model Boyutu (mm):

Ray başına blok sayısı:

Ray montaj tipi:

Tepeden r-montaj

Ray uzunluğu (mm):

Maks 1000mm

Önyükleme Sınıfı:

Z0- Çok hafif ön yük, zf- ışık temizleyici

Malzeme:

STD-karbon çeliği, m-paslanmaz çelik

Toz Koruması:

SS-STANDARD

Y -simetrik (E1 ＝ E2) İlk Delik Boyutu:

Y = simetrik （e1 = e2)

Kurulum:

Kolay

Uygulama:

CNC makineleri, 3D yazıcı

Pürüzsüzlük:

Ambalaj bilgileri:

Küçük veya karton kutulu, Ahşap kutulu toplu sipariş

Yetenek temini:

100000 adet / ay

Vurgulamak:

MGN9C Doğrusal Kaydırıcılar Ağır Hizmet Tipi

MGN9C paslanmaz çelik lineer kılavuz rayları

Hafif Doğrusal Kaydırıcılar Ağır Hizmet Tipi

Ürün Açıklaması

①9mm Minyatür Doğrusal Kılavuz MGN9C Doğrusal Kılavuz Ray Sistemi

9mm Minyatür Doğrusal Kılavuz MGN9C Doğrusal Kılavuz Ray Sistemi, performanstan ödün vermeden ultra küçük boyutlar gerektiren uygulamalar için tasarlanmış kompakt bir hassas hareket çözümüdür. 9 mm'lik yükseklik profili ile bu sistem, tıbbi cihazlar, yarı iletken ekipmanları ve minyatür otomasyon sistemleri gibi alan kısıtlı ortamlarda mükemmel sonuç verir. Sertleştirilmiş çelik ray ve hassas taşlanmış yatak yüzeylerine sahip düşük profilli bir taşıyıcıyı birleştiren sağlam bir yapıya sahiptir ve minyatür boyutuna rağmen yüksek rijitlik ve yük kapasitesi (hem radyal hem de yanal) sağlar. Optimize edilmiş bilya devridaim tasarımı, mikron seviyesinde toleranslar dahilinde düzgün doğrusal hareket doğruluğunu korurken sürtünmeyi en aza indirir. Korozyona dayanıklı yüzey işlemi ve önceden yağlanmış bileşenleri, özellikle temiz oda veya yüksek nem koşulları için uygun olan bakım gerektirmeyen bir çalışma sağlar. MGN9C serisi, optik hizalama sistemleri, mikro robotik ve 9 mm ölçekli mekanik entegrasyonun kritik olduğu minyatür CNC uygulamaları için ideal hale getiren, minimum titreşimle yüksek hızlı hareketi destekler. Standartlaştırılmış montaj boyutları, kompakt makine düzenlerinde kurulumu basitleştirir.

②MGN9C çizimi

MGN9C Doğrusal Kaydırıcılar Ağır Hizmet Tipi Kolay Kurulum Cnc Hafif 0

③MG Serisi Model Numarası

Not:1. Alt conta, MGN & MGW 9, 12,14.15 için mevcuttur.
2. MG5 sadece dış devridaim modülü ile birlikte verilir.

④MGN Serisinin Yapısı

1.Yuvarlanma devridaim sistemi: Blok, ray, uç kapak ve tutucu

2. Yağlama sistemi: Gres nipeli MGN15 için mevcuttur, yağlanır gres tabancası ile.

3. Toz koruma sistemi: Uç conta, alt conta (isteğe bağlı boyut 9,12,15), kapak (boyut12,15)

⑤Özellikler
1. Minyatür ekipmanlar için uygun, küçük ve hafif.

2. Gotik kemer temas tasarımı, her yönden yükleri destekleyebilir ve yüksek rijitlik ve

yüksek doğruluk sunar

3. Çelik bilyalar, bilyaların düşmesini önlemek için minyatür bir tutucu tarafından tutulur, hatta

bloklar raydan çıkarıldığında bile.

4. Değiştirilebilir tipler belirli hassasiyet sınıflarında mevcuttur.

Blok: iki tip doğrusal kılavuz sunuyoruz, flanşlı ve kare tipler

Ray: standart üst montaj tipi sunuyoruz

model no.	blok uzunluğu(mm)	ön yük sınıfları	cıvata boyutu	ağırlık(kg)
MGN7C	22.5	Z0/ZF/Z1	M20.4P6L	0.010
MGN7H	30.8	Z0/ZF/Z1	M20.4P6L	0.015
MGN9C	28.9	Z0/ZF/Z1	M30.5P8L	0.016
MGN9H	39.9	Z0/ZF/Z1	M30.5P8L	0.026
MGN12C	34.7	Z0/ZF/Z1	M30.5P8L	0.034
MGN12H	45.4	Z0/ZF/Z1	M30.5P8L	0.054
MGN15C	42.1	Z0/ZF/Z1	M30.5P10L	0.059
MGN15H	58.8	Z0/ZF/Z1	M30.5P10L	0.092

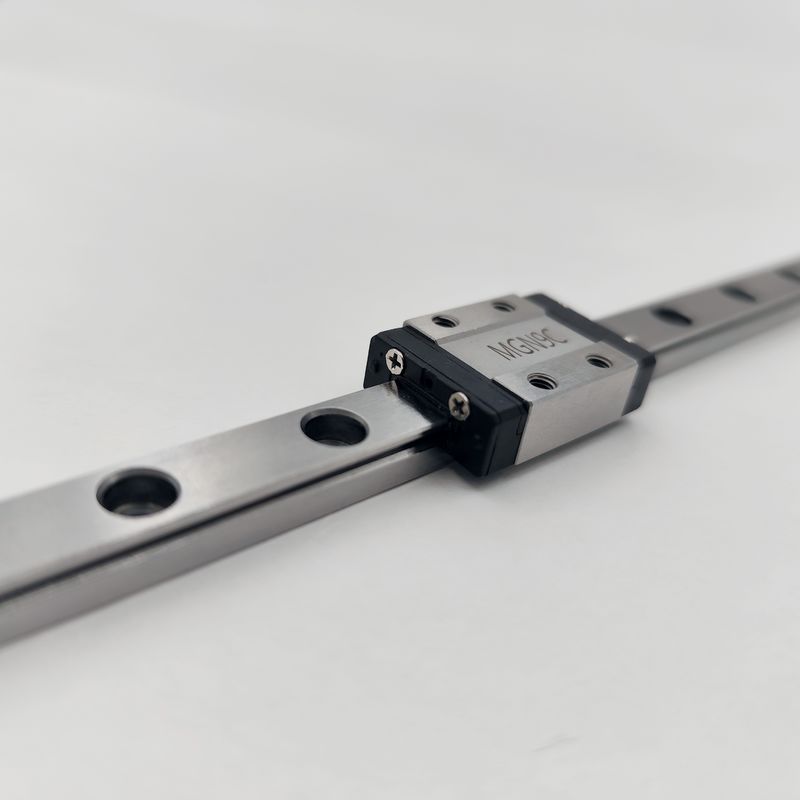

⑥Gerçek ürün fotoğrafı

⑦Ölçüm çizimi

⑧Ayrıca blok rengi üzerinde OEM hizmeti de sağlayabiliriz

MGN9C Doğrusal Kaydırıcılar Ağır Hizmet Tipi Kolay Kurulum Cnc Hafif 6

⑧en iyi ürün önerisi
