riel de guía de rodillos RGR55 es un bloque de guía lineal de rodillos cuadrados de alta resistencia de tamaño 55 diseñado para sistemas de movimiento lineal de carga pesada donde la rigidez, la capacidad de carga y la estabilidad de montaje son críticas. Como tipo CA en la serie RGH55, utiliza una longitud de bloque estándar con montaje superior, lo que lo hace adecuado para ejes de máquinas que requieren un fuerte soporte de carga sin pasar a la versión de bloque HA más larga.
Con una capacidad de carga dinámica de El RGH55CA proporciona una capacidad de carga dinámica de 130,5 kN y una capacidad de carga estática de , el RGH55CA proporciona un mayor margen de carga que el bloque estándar RG de tamaño 45. Sus momentos nominales estáticos son Con momentos nominales estáticos de , lo que proporciona al bloque un soporte más fuerte cuando la guía está expuesta a piezas de trabajo más pesadas, fuerza de corte, peso de la mesa o cargas descentradas.
Para la instalación, el RGH55CA utiliza roscas de montaje de bloque El RGH55CA adopta una estructura de bloque cuadrado alto con montaje desde la parte superior. La rosca de montaje de bloque y debe combinarse con rieles de guía de rodillos RGR55. El riel RGR55 a juego utiliza pernos de montaje M14 * 45, con un paso de orificio de riel de 60 mm y una distancia estándar al extremo del riel de 30 mm. Estos detalles deben verificarse cuidadosamente para proyectos de reemplazo, especialmente cuando la base de la máquina ya tiene un diseño de orificio de riel fijo.
En comparación con RGH55HA, el RGH55CA mantiene un cuerpo de bloque más corto y, al mismo tiempo, proporciona un rendimiento de carga pesada en la plataforma de riel de tamaño 55. Es una opción práctica para máquinas CNC grandes, sistemas de fresado de alta resistencia, mesas de máquinas y ejes industriales donde se requiere alta rigidez pero el bloque HA largo no es necesario.
Para admitir una selección de modelo precisa, el código del El se puede entender de la siguiente manera:
RG: Serie de guías lineales de tipo rodillo
H: Tipo de bloque cuadrado
55: Serie de tamaño 55, con ancho de riel estándar WR = 53 mm
C: Tipo de bloque de carga pesada / configuración de bloque estándar
A: Montaje desde arriba
Sufijos de opción comunes:
Z0 / ZA / ZB: Precarga ligera, media o pesada
H / P: Grado alto o de precisión
En la selección práctica, riel de guía de rodillos RGR55 se refiere a un bloque de guía lineal de rodillos de tipo cuadrado estándar de tamaño 55 para sistemas de movimiento lineal de carga pesada y alta rigidez. El modelo debe combinarse con el riel RGR55 correspondiente, mientras que la precarga y el grado de precisión deben seleccionarse según el requisito real de la máquina.
| Artículo | Especificación |
|---|---|
| Modelo | riel de guía de rodillos RGR55 |
| Serie | Guía lineal tipo rodillo RG |
| Tipo de bloque | Tipo cuadrado alto |
| Tipo de carga | Carga pesada / bloque estándar |
| Tipo de montaje | Montaje superior |
| Altura de ensamblaje H | 80 mm |
| H1 | 10 mm |
| N | 23,5 mm |
| Ancho del bloque W | 100 mm |
| B | 75 mm |
| B1 | 12,5 mm |
| Distancia de montaje del bloque C | 75 mm |
| L1 | 125,5 mm |
| Longitud del bloque L | 183,7 mm |
| K1 | 37,75 mm |
| K2 | 12,5 mm |
| G | 12,9 mm |
| Rosca de montaje del bloque | El RGH55CA adopta una estructura de bloque cuadrado alto con montaje desde la parte superior. La rosca de montaje de bloque |
| T | 17,5 mm |
| H2 | 22 mm |
| H3 | 27,5 mm |
| Ancho del riel WR | 53 mm |
| Altura del riel HR | 44 mm |
| Orificio de montaje del riel D / h / d | 23 / 20 / 16 mm |
| Paso del orificio del riel P | 60 mm |
| Distancia al extremo del riel E | 30 mm |
| Perno de montaje del riel | M14 * 45 |
| Capacidad de carga dinámica C | El RGH55CA proporciona una capacidad de carga dinámica de |
| Capacidad de carga estática C0 | y una capacidad de carga estática de |
| Momento nominal estático MR / MP / MY | 8,01 / 5,40 / 5,40 kN·m |
| Peso del bloque | 4,89 kg |
| Peso del riel | 13,98 kg/m |
La información de lubricación, protección contra el polvo, precarga y longitud del riel anterior sigue la estructura del catálogo RG para esta serie
Referencia fotográfica:

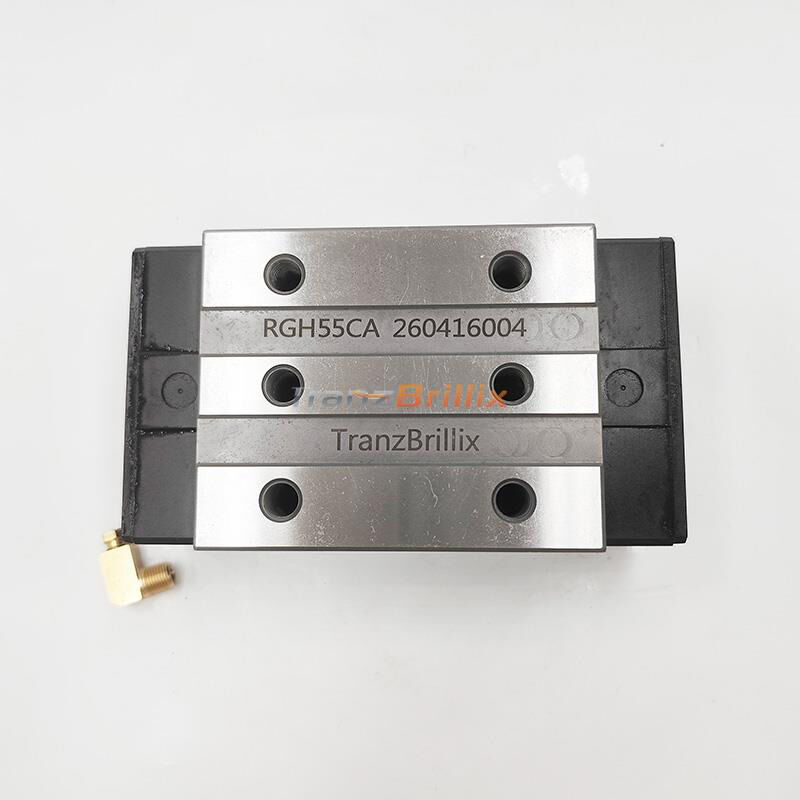

Las fotos anteriores muestran el bloque de rodillos cuadrado estándar RGH55CA real, incluida la superficie de montaje superior, el perfil lateral, el área de sellado, la cara del extremo, el puerto de lubricación, el acabado de mecanizado y la marca del modelo. Ayudan a los clientes a verificar la estructura real del producto en lugar de depender solo de los dibujos del catálogo.
Para la revisión de reemplazo, las fotos deben verificarse junto con el dibujo y las especificaciones técnicas antes de la confirmación del pedido.
riel de guía de rodillos RGR55RGH55CA se puede utilizar como modelo de referencia cruzada para bloques de guía lineal de rodillos cuadrados estándar de tamaño 55
seleccionados con dimensiones de montaje similares y configuración de bloque estándar. Para proyectos de reemplazo, la serie de rieles, el tipo de bloque, las dimensiones de montaje, el grado de precarga y el grado de precisión deben verificarse con el ensamblaje original antes de realizar el pedido.
Referencia estándar:
La siguiente tabla de referencia cruzada se proporciona solo para comparación preliminar de modelos. La idoneidad final del reemplazo debe confirmarse con la serie de rieles original, las dimensiones del bloque, el patrón de orificios de montaje, la precarga, el grado de precisión, el perfil del riel y la holgura de funcionamiento antes del pedido.
Consideración de rendimiento:Como versión de bloque estándar CA
, el RGH55CA debe compararse con el ensamblaje original por longitud de bloque, diseño de montaje, grado de precarga y grado de precisión. Para la revisión de reemplazo, la coincidencia dimensional y la condición de funcionamiento son más importantes que la similitud del nombre del modelo.
Nota importante:
| La serie HIWIN RG tiene versiones intercambiables y no intercambiables. El reemplazo entre marcas es solo una referencia; el perfil del riel, las dimensiones de montaje, el grado de precarga, el grado de precisión y la holgura de funcionamiento deben verificarse antes del pedido. | TranzBrillix | HIWIN (TAIWÁN de China) | THK (Japón) | PMI (TAIWÁN de China) | Rexroth (Alemania) | CSK (TAIWÁN de China) | INA / Schaeffler (Alemania) |
|---|---|---|---|---|---|---|---|
| riel de guía de rodillos RGR55 | riel de guía de rodillos RGR55 | RGH55CA | SRG55R | Para la revisión de reemplazo de RGH55CA, la dirección de Rexroth debe ser | Serie RWD-055-SNS | Conjunto completo LMR55H | RUE55-F-H |
Recordatorio de reemplazo:La tabla de referencia cruzada anterior está destinada a la comparación preliminar de modelos y orientación de selección, no a una aprobación de mezcla directa. CSK LMR55H se enumera como referencia de reemplazo de un conjunto completo de bloque y riel, no como aprobación de mezcla de solo bloque. Para Rexroth, el número de pieza correcto RWD-055-SNS
debe seleccionarse según la clase de precarga y la clase de precisión. Incluso cuando el tamaño nominal y el tipo de bloque son similares, el perfil del riel, la geometría de la pista, la configuración de precarga, el grado de precisión y la holgura de funcionamiento deben verificarse antes del reemplazo.
Ejemplos de referencia de Rexroth:Para la revisión de reemplazo de RGH55CA, la dirección de Rexroth debe ser serie RWD-055-SNS
| . Los ejemplos comunes incluyen: | Número de pieza Rexroth | Código de modelo Rexroth |
|---|---|---|
| Uso de referencia | R18225232X | RWD-055-SNS-C2-H-2 |
| Referencia de precarga C2, precisión H | R18225222X | RWD-055-SNS-C2-P-2 |
| Referencia de precarga C2, precisión P | R18225312X | RWD-055-SNS-C3-S-2 |
| Referencia de precarga C3, precisión S | R18225322X | RWD-055-SNS-C3-P-2 |
Bloque cuadrado estándar para ejes de tamaño 55 más grandesEl bloque de guía lineal de rodillos RGH55CA
Fuerte capacidad de carga en tamaño 55El RGH55CA proporciona una capacidad de carga dinámica de 130,5 kN y una capacidad de carga estática de 252 kN
Contacto de rodillos para alta rigidez
Soporte estable contra cargas de momentoCon momentos nominales estáticos de MR 8,01 kN·m, MP 5,40 kN·m y MY 5,40 kN·m
Diseño de bloque cuadrado montado en la parte superiorEl RGH55CA adopta una estructura de bloque cuadrado alto con montaje desde la parte superior. La rosca de montaje de bloque M12 * 18
Sistema de rieles RGR55 a juegoP3: ¿Con qué riel se debe combinar el RGH55CA?riel de guía de rodillos RGR55
Alternativa práctica al bloque largo HA
| Aplicaciones objetivo | Área de aplicación | Uso típico |
|---|---|---|
| Razón de selección | Centros de mecanizado CNC | Soporte de guía X / Y / Z |
| Soporta el peso de la mesa, la carga de corte y el posicionamiento repetido en ejes de máquinas más grandes. | Fresadoras de alta resistencia | Mesa de máquina y eje deslizante |
| Proporciona un soporte más fuerte bajo vibración, fuerza de corte direccional y piezas de trabajo más pesadas. | Rectificadoras CNC | Movimiento de guía de precisión |
| Ayuda a mantener un movimiento constante y una deformación reducida durante el rectificado de precisión. | Mesas de máquinas grandes | Soporte lineal para mesas móviles pesadas |
| El bloque estándar de tamaño 55 proporciona una fuerte capacidad de carga sin usar el bloque HA más largo. | Ejes de automatización pesada | Ejes de transferencia y sistemas de posicionamiento |
| Adecuado para accesorios, piezas de trabajo y sistemas de movimiento industrial más pesados. | Plataformas de movimiento lineal de precisión | Posicionamiento repetido de alta rigidez |
| Garantía de calidad y soporte de ingeniería | Elemento de soporte |
|---|---|
| Lo que verificamos | Confirmación del modelo |
| Verificar el código del modelo, el tipo de bloque, el tamaño del riel y las dimensiones clave de montaje antes del procesamiento del pedido. | Revisión de dibujo / muestra |
| Para proyectos de reemplazo, los dibujos, fotos o muestras originales ayudan a reducir los errores de selección. | Verificación de suavidad de funcionamiento |
| Verificar el ensamblaje de bloque y riel para un movimiento suave, resistencia anormal e interrupción de funcionamiento antes del envío. | Selección de precarga y precisión |
| Seleccionar el grado de precarga y precisión según la rigidez de la máquina, la dirección de la carga y las condiciones de instalación. | Soporte de corte de riel |
| Suministrar rieles RGR55 a juego en tamaños estándar o cortados a medida según el dibujo o la longitud de desplazamiento. | Revisión de lubricación |
| Confirmar los requisitos de lubricación con grasa o aceite según la velocidad de operación, la carga y el método de mantenimiento. | Selección de protección contra el polvo |
| Confirmar las opciones de protección estándar, ZZ, KK o DD según las virutas, el polvo, el refrigerante o el entorno de trabajo. | Protección del embalaje |
riel de guía de rodillos RGR55El
es un bloque de guía lineal de rodillos de tipo cuadrado estándar de tamaño 55 en la serie RG. Está diseñado para sistemas de movimiento lineal de carga pesada que necesitan alta rigidez, pero no requieren el cuerpo de bloque más largo de la versión HA.riel de guía de rodillos RGR55Elija
cuando el eje de la máquina necesite un fuerte soporte de carga pero tenga un espacio de bloque limitado o no requiera capacidad adicional de carga de momento. En comparación con RGH55HA, la versión CA mantiene una longitud de bloque más corta, lo que la hace más práctica para diseños de ejes de alta resistencia estándar.P3: ¿Con qué riel se debe combinar el RGH55CA?El
debe combinarse con el riel de guía de rodillos RGR55 correspondiente. El riel RGR55 utiliza un paso de orificio de montaje de 60 mm y una distancia estándar al extremo del riel de 30 mm, por lo que el dibujo del riel y la base de la máquina existente deben verificarse antes del reemplazo.
