Μίνι Τύπου 3D Εντυπος Γραμμικές Ράγες Γραμμικής Κίνησης Γραμμικές Ράγες Ολίσθησης MGN9H Ακριβής Γραμμικός Οδηγός

Μίνι Τύπου 3D Εντυπος Γραμμικές Ράγες Γραμμικής Κίνησης Γραμμικές Ράγες Ολίσθησης MGN9H Ακριβής Γραμμικός Οδηγός

Ονομασία μάρκας:	OEM
Αριθμός μοντέλου:	MGN9H
MOQ:	10
Τιμή:	1-100 USD
Χρόνος Παράδοσης:	1-7 εργάσιμες ημέρες
Όροι πληρωμής:	T/T, L/C, D/A, D/P, Western Union

Λεπτομερής Πληροφορία

Περιγραφή προϊόντος

Λεπτομερής Πληροφορία

Τόπος καταγωγής:

Πιστοποίηση:

DE1924083895474

Σειρά:

Μέγεθος μοντέλου ((mm):

Αριθμός μπλοκ ανά σιδηροδρομική γραμμή:

Τύπος Στήριξης σε Ράγα:

R- Στήριξη από Πάνω

Μήκος Ράγας (mm):

Max 1000mm

Προφόρτιση Κατηγορίας:

Z0 - Πολύ ελαφριά προφόρτιση, ZF - Ελαφρύς καθαρισμός

Υλικό:

Χάλυβας άνθρακα (Std), Ανοξείδωτος χάλυβας (M)

Προστασία από τη σκόνη:

Πρότυπο SS

Y - Συμμετρικό (E1=E2) Διάσταση πρώτης οπής:

Y= Συμμετρικό (E1=E2)

Εγκατάσταση:

Εύκολος

Εφαρμογή:

Μηχανές CNC, 3D εκτυπωτές

Ομαλότητα:

Λείος

Συσκευασία λεπτομέρειες:

Μικρό ή με χαρτοκιβώτιο, Μαζική παραγγελία με Ξύλινο κουτί

Δυνατότητα προσφοράς:

100000 τμχ / το μήνα

Επισημαίνω:

Μίνι Τύπου 3D Εντυπος Γραμμικές Ράγες

Μίνι Τύπου Γραμμικές Ράγες Ολίσθησης Κίνησης

MGN9H 3D Εντυπος Γραμμικές Ράγες

Περιγραφή προϊόντος

①Μικροκατασκευή Μικροσκοπικού Γραμμικού Οδηγού MGN9H Σιδηροδρομική Γραμμική Οδηγός Ακριβείας

Ο Μικροσκοπικός Γραμμικός Οδηγός Μικροκατασκευής MGN9H Σιδηροδρομική Γραμμική Οδηγός Ακριβείας είναι ένα εξάρτημα ελέγχου κίνησης υψηλής απόδοσης, ειδικά σχεδιασμένο για εφαρμογές τρισδιάστατης εκτύπωσης που απαιτούν ακρίβεια επιπέδου μικρομέτρων και συμπαγή ενσωμάτωση. Με ύψος προφίλ 9mm και κατασκευή από σκληρυμένο χάλυβα, εξασφαλίζει εξαιρετική ακαμψία και αντοχή στη φθορά, ελαχιστοποιώντας παράλληλα την κατανάλωση χώρου στις συναρμολογήσεις των εκτυπωτών. Στους τρισδιάστατους εκτυπωτές, το MGN9H διαπρέπει στην καθοδήγηση κρίσιμων αξόνων όπως ο άξονας Υ, όπου ο βελτιστοποιημένος σχεδιασμός ανακυκλοφορίας μπίλιας μειώνει την τριβή και διατηρεί την ακρίβεια θέσης κατά τις ταχείες αμφίδρομες κινήσεις της επιφάνειας εκτύπωσης ή του εξωθητήρα. Τα χαρακτηριστικά χαμηλών κραδασμών αυτού του συστήματος και τα προ-λιπασμένα εξαρτήματαεπιτρέπουν αθόρυβη λειτουργία και απόδοση χωρίς συντήρηση, κάτι που είναι ζωτικής σημασίας για εργασίες εκτύπωσης μεγάλης διάρκειας. Η ανθεκτική στη διάβρωση επιφανειακή επεξεργασία ενισχύει την ανθεκτικότητα σε περιβάλλοντα που εκτίθενται σε υπολείμματα πλαστικού ή υγρασία. Η τυποποιημένη διεπαφή τοποθέτησης του MGN9H απλοποιεί την αναβάθμιση για εκτυπωτές όπως η σειρά Creality Ender3-S1,όπου οι διαμορφώσεις διπλής ράγας βελτιώνουν σημαντικά τη σταθερότητα της επιφάνειας και την ακρίβεια ευθυγράμμισης των στρώσεων. Υποστηρίζοντας δυναμικές ικανότητες φόρτισης έως και 1,2kN, χειρίζεται αξιόπιστα τις δυνάμεις αδράνειας των κεφαλών εκτύπωσης υψηλής ταχύτητας, επιτυγχάνοντας παράλληλα επαναληψιμότητα ±0,005mm – ένας κρίσιμος παράγοντας για περίπλοκα μοντέλα και βιομηχανικής κλίμακας κατασκευή προσθέτων . Αυτά τα χαρακτηριστικά καθιστούν το MGN9H απαραίτητο για την επίτευξη συνέπειας διαστάσεων στην εκτύπωση πολλαπλών υλικών και σε τρισδιάστατους εκτυπωτές μεγάλου μεγέθους που απαιτούν εκτεταμένα ανοίγματα ράγας.

②Σχέδιο MGN9H

Μίνι Τύπου 3D Εντυπος Γραμμικές Ράγες Γραμμικής Κίνησης Γραμμικές Ράγες Ολίσθησης MGN9H Ακριβής Γραμμικός Οδηγός 0

③Αριθμός μοντέλου της σειράς MG

Σημείωση:1. Η κάτω στεγανοποίηση είναι διαθέσιμη για MGN & MGW 9, 12,14.15.
2. Το MG5 παρέχεται μόνο με εξωτερική μονάδα ανακυκλοφορίας.

④Κατασκευή της σειράς MGN

1.Σύστημα κυκλοφορίας μπίλιας: Μπλοκ, ράγα, τελικό καπάκι και συγκρατητήρας

2. Σύστημα λίπανσης: Η θηλή γράσου είναι διαθέσιμη για MGN15, λιπαίνεται από πιστόλι γράσου.

3. Σύστημα προστασίας από τη σκόνη: Τελική στεγανοποίηση, κάτω στεγανοποίηση (προαιρετικό μέγεθος 9,12,15), καπάκι (μέγεθος 12,15)

⑤Χαρακτηριστικά
1. Μικρό και ελαφρύ, κατάλληλο για μικροσκοπικό εξοπλισμό.

2. Ο σχεδιασμός επαφής γοτθικού τόξου μπορεί να αντέξει φορτία από όλες τις κατευθύνσεις και να προσφέρει υψηλή ακαμψία και

υψηλή ακρίβεια

3. Οι χαλύβδινες μπάλες συγκρατούνται από έναν μικροσκοπικό συγκρατητήρα για να αποφευχθεί η πτώση των μπαλών, ακόμη και όταν τα

μπλοκ αφαιρούνται από τη ράγα.

4. Οι εναλλάξιμοι τύποι είναι διαθέσιμοι σε ορισμένους βαθμούς ακρίβειας.

Μπλοκ: προσφέρουμε δύο τύπους γραμμικών οδηγών, τύπους φλάντζας και τετράγωνους

Ράγα: προσφέρουμε τυπικό τύπο τοποθέτησης στην κορυφή

Αριθμός μοντέλου	μήκος μπλοκ (mm)	κατηγορίες προφόρτισης	μέγεθος μπουλονιού	βάρος (kg)
MGN7C	22.5	Z0/ZF/Z1	M20.4P6L	0.010
MGN7H	30.8	Z0/ZF/Z1	M20.4P6L	0.015
MGN9C	28.9	Z0/ZF/Z1	M30.5P8L	0.016
MGN9H	39.9	Z0/ZF/Z1	M30.5P8L	0.026
MGN12C	34.7	Z0/ZF/Z1	M30.5P8L	0.034
MGN12H	45.4	Z0/ZF/Z1	M30.5P8L	0.054
MGN15C	42.1	Z0/ZF/Z1	M30.5P10L	0.059
MGN15H	58.8	Z0/ZF/Z1	M30.5P10L	0.092

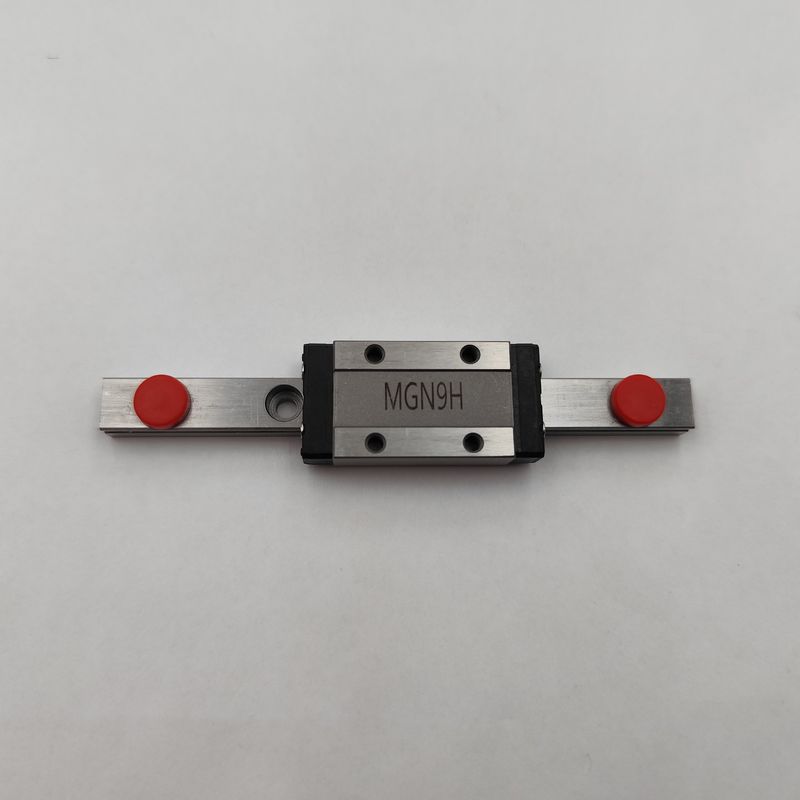

⑥Φωτογραφία πραγματικού προϊόντος

⑦Σχέδιο μέτρησης

⑧Μπορούμε επίσης να παρέχουμε την υπηρεσία OEM στο χρώμα του μπλοκ

Μίνι Τύπου 3D Εντυπος Γραμμικές Ράγες Γραμμικής Κίνησης Γραμμικές Ράγες Ολίσθησης MGN9H Ακριβής Γραμμικός Οδηγός 6

⑧κορυφαία σύσταση προϊόντος
