| الاسم التجاري: | TranzBrillix |
| رقم الموديل: | RGH25HA |
| موك: | 5 |
| سعر: | 24-30 USD |
| موعد التسليم: | 1-7 أيام عمل |
| شروط الدفع: | T/T، L/C، D/A، D/P، ويسترن يونيون |
RGH30CA هي كتلة توجيه خطي للكاميرا ذات الحجم 30 لآلات CNC وأنظمة الحركة الثقيلة الأخرى. بالمقارنة مع كتلة نوع الكرة ، فإن RGH30CA هي كتلة توجيه خطية ذات حجم 30 لآلات CNC وغيرها من أنظمة الحركة الثقيلة.هيكل الدوار يوفر اتصال خطي بدلاً من اتصال نقطة، مما يساعد على تحسين صلابة واستقرار التشغيل تحت الحمل. في سلسلة الأحجام 30 ، يبلغ طول الكتلة 109.8 مم ، مع تصنيف حمولة ديناميكية أساسية 39.1 kN ومعدل الحمل الثابت الأساسي 82.1 kN. مناسبة لآلات الأدوات، ومعدات الطحن، وغيرها من التطبيقات التي تتطلب حركة خطية مستقرة، وقسوة أعلى، ودعم حمولة موثوق بها. لاستبدال أو اختيار جديد،سلسلة السكك الحديدية، أبعاد التثبيت، درجة تحميل مسبق، ودرجة الدقة يجب أن تؤكد قبل الطلب.
لدعم اختيار النموذج الدقيق ، يمكن فهم رمز RGH30CA على النحو التالي:
الاختيارات الشائعة:
المواصفات التالية تستند إلى التكوين القياسي RGH30CA. للاستبدال أو بناءات مخصصة، تحميل مسبق، درجة الدقة، طول السكة الحديدية،يجب تأكيد ترتيبات الختم قبل الطلب.
| البند | المواصفات |
|---|---|
| النموذج | RGH30CA |
| السلسلة | مرشد خطي من نوع RG roller |
| نوع الكتلة | نوع مربع مرتفع |
| نوع الحمولة | حمولة ثقيلة |
| نوع التثبيت | التثبيت العلوي |
| ارتفاع التجميع (H) | 45 ملم |
| طول الكتلة (L) | 109.8 ملم |
| عرض الكتلة (W) | 60 ملم |
| عرض السكة الحديدية (WR) | 28 ملم |
| ارتفاع السكة الحديدية (HR) | 28 ملم |
| مسافة فتحة التثبيت (ب) | 40 ملم |
| مساحة فتحة تركيب الكتلة (C) | 40 ملم |
| خيط تثبيت كتلة | M8 × 10 |
| مشبك تركيب السكة الحديدية | M8 × 25 |
| مساحة حفرة السكة الحديدية (P) | 40 ملم |
| المسافة إلى نهاية السكة الحديدية (E) | 20 ملم |
| القياس الأساسي للحمل الديناميكي (C) | 39.1 kN |
| القياس الأساسي للحمل الثابت (C0) | 82.1 kN |
| اللحظة الثابتة المسجلة (MR / MP / MY) | 1.445 / 1.06 / 1.06 kN·m |
| وزن الكتل | 0.90 كجم |
| وزن القطار | 4.41 كجم/م |

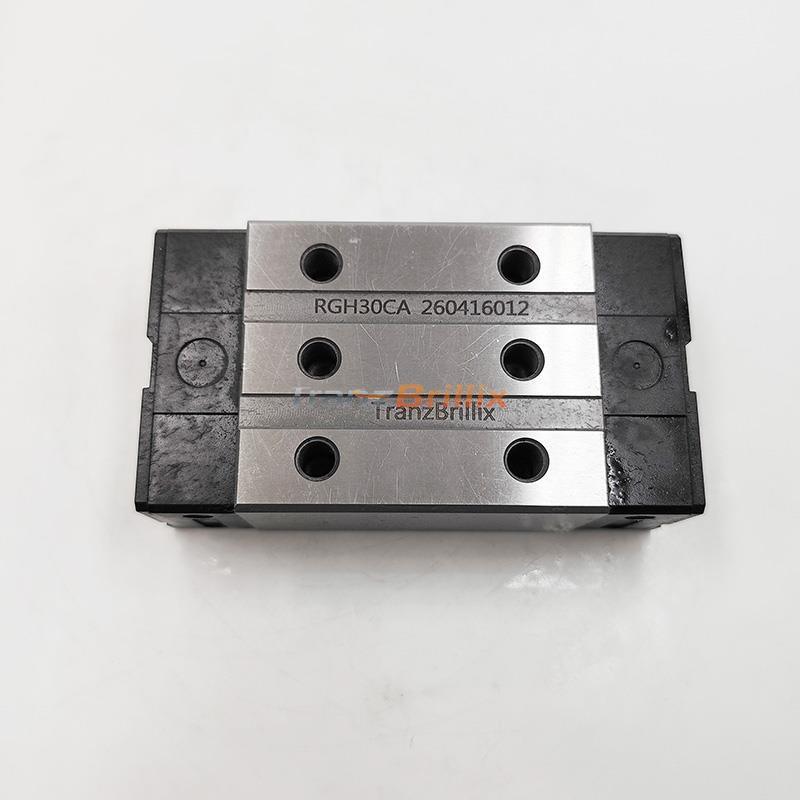

مصدر الصورة:تظهر الصور أعلاه هيكل الكتل الفعلي، وتفاصيل التصنيع، وتشطيب السطح من تصميم الكتل القياسية RGH30CA. لاستبدال أو تبادل، سلسلة السكك الحديدية، وأبعاد التركيب،درجة التحميل المسبقو يجب تأكيد درجة الدقة قبل الطلب
يمكن استخدام RGH30CA كنموذج مرجعية متقاطعة للكتل الموجهة بالدراجات المختارة بحجم 30 مع أبعاد تركيب مشابهة وتكوين الكتل القياسية.نوع الكتلة، أبعاد التثبيت، درجة التحميل المسبق، ودرجة الدقة يجب أن يتم التحقق من الجمعية الأصلية قبل الطلب.
| ترانزبريليكس |
الـ HIWIN (تايوان من الصين) |
THK (اليابان) |
مؤشر مؤشر الأسهم (تايوان من الصين) |
ريكسروث (ألمانيا) |
إصابة بالتهاب الدماغ (تايوان من الصين) |
سي إس كيه (تايوان من الصين) |
الـ INA (ألمانيا) |
NSK (اليابان) |
إيكو (اليابان) |
| RGH30CA | RGH30CA | SRG30CA | MSR30E | R18213222X | TRH30FE | LMR30H | RUE30-E |
RA30AN |
LRX30 |
بالنسبة لمشاريع الاستبدال ، يجب التحقق من طول الكتلة وعرض السكة الحديدية ودرجة الحمل المسبق ودرجة الدقة قبل تأكيد الاختيار النهائي.
س1: ما هي المزايا الرئيسية لـ RGH30CA مقارنةً بالكتل الموجه الخطي من نوع الكرة؟
أ:الفرق الرئيسي هو العنصر المتداول. يستخدم RGH30CA أدوات أسطوانية بدلاً من كرات الصلب ، مما يخلق اتصالًا خطيًا بدلاً من اتصال نقطة.هذا الهيكل يوفر صلابة أعلى وقدرة حمل أعلى، مع تقليل التشوهات المرنة تحت الحمل. في تطبيقات الحاسب الآلي والأتمتة ، يساعد على الحفاظ على حركة خطية أكثر استقراراً في ظل ظروف العمل الصعبة.
س2: ما هو الفرق بين RGH30CA و RGH30HA؟
أ:الفرق الرئيسي هو طول الكتلة ودعم الحمل. RGH30CA هي نسخة الكتلة القياسية CA ، في حين أن RGH30HA هي نسخة الكتلة الطويلة HA. في جدول أبعاد سلسلة RG ،RGH30CA لديه طول كتلة 109.8 ملم، مع تعيين الحمل الديناميكي الأساسي بنسبة 39.1 كيلون و معين الحمل الساكن الأساسي بنسبة 82.1 كيلون. RGH30HA أطول بـ 131.8 ملم ولديه تعيينات حمل أعلى،لذلك HA أكثر ملاءمة عندما تكون هناك حاجة إلى استقرار أقوى في التركيب ودعم أعلى للحمل.
السؤال 3: هل يمكن استخدام RGH30CA كبديل للكتل الموجهة الأخرى للدراجات بحجم 30؟
أ:يمكن اعتبار RGH30CA خيار مرجعية متقاطعة للكتل الموجهة بالدراجات المختارة بحجم 30 مع أبعاد تركيب مماثلة وتكوين الكتل القياسية.يجب تأكيد مدى ملاءمة الاستبدال النهائي مقابل سلسلة السكة الحديدية الأصلية، أبعاد التثبيت، درجة التحميل المسبق، ودرجة الدقة قبل الطلب.يمكن تبادل الكتل والسكك الحديدية من النوع المتبادل بحرية داخل نفس الحجم وطبقة الدقة، ولكن استبدال العلامات التجارية يجب أن يتم التحقق من كل حالة على حدة.
السؤال 4: ما هي خيارات التحميل المسبق والختم المتاحة لـ RGH30CA؟
أ:سلسلة RG تقدم فئات Z0 و ZA و ZB من التحميل المسبق لظروف العمل والصلبة المختلفة. تشمل الحماية القياسية أغلفة نهاية وأغلاق أسفل.يمكن اختيار خيارات الختم الإضافية مثل الختم المزدوج والحفر لتحسين الحماية من الشرائحوالغبار و سائل التبريد
